东莞康华医院热水系统节能改造项目

如需了解更多节能方案和节能改造服务，请咨询低碳网专业专家团队。

一、案例名称

东莞康华医院热水系统节能改造项目

二、案例业主

东莞康华医院按三级甲等医院的标准建设，目前是全国建筑规模最大的民营医院，占地563亩，建筑面积32万平方米，其中医疗区26万平方米，生活区6万平方米。医院日平均生活热水需求量160吨（42~55℃)、中央空调再热功率平均362kW。采用柴油锅炉制取蒸汽，再利用蒸汽二次加热生活热水及中央空调再热循环水；锅炉安装柴油流量表，每月由专人抄写柴油消耗量；锅炉产生的蒸汽通过分汽缸输送到用汽末端，每个末端安装蒸汽流量表，由专人记录蒸汽使用量，再根据各末端蒸汽消耗量的比例计算各末端设备的耗柴油量。

三、案例内容

1.技术原理及适用领域

(1）空气源热泵机组，用于从空气中吸取低温热能，经热泵机组中的热交换装置转变为高温热能，将水加热。

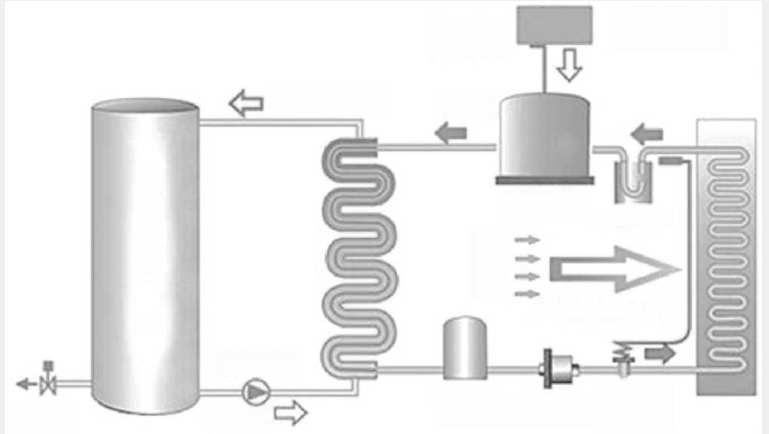

热泵机组工作示意图

由上图可以看出，应用逆卡诺原理，通过吸收空气中的低温热能，经过压缩机的压缩变为高温热能，把水加热。整个过程是一种能量转移过程（从空气中转移到水中）。

（2）预备太阳能热水机组，用于将光能转化为热能，将水加热。太阳能真空管在内玻璃管的表面上利用特种工艺涂有光谱选择性吸收涂层，用来最大限度地吸收太阳辐射能。经阳光照射，光子撞击涂层，太阳能转化成热能，水从涂层外吸热，水温升高，密度减小，热水向上运动，而比重大的冷水下降。

(3）预备热水箱，该热水箱与空气源热泵机组和太阳能热水机组相连，用来储存制得的热水，以满足人们在生活、生产中所需的热水。

（4）预备控制系统，用来控制空气源热泵机组和太阳能热水机组的工作状态，以获得最佳的节能方式。此项技术可广泛应用在医院、酒店、学校需要大量热水的单位。

2.节能改造具体内容

（1）生活热水。

采用10050支力诺中58×1800mm太阳能真空管（占地面积约2000m）及13台RSJ-380/S-820/C美的热泵机组，并新增10个16t蓄水箱，平时以太阳能为主、热泵机组为辅的加热方式，确保日产55℃热水160t以上。

（2）中央空调再热循环水。

采用5台LSQWRF130M/A-C1，总制热能力650kW（现有中央空调再热水系统能力600kW），可满足现有中央空调再热需求。夏季当太阳能矩阵集热量大于生活热水需求量时，太阳能集热量自动通过板式交换器传递到中央空调系统。

（3）自控系统。

采用西门子PLC自控系统远程监控，自动控制最佳产生热水的方式，同时自动进行能源统计分析。

3.项目实施情况

该项目研发、设计、施工均由东莞盈信节能投资有限公司完成，开工日期2011年7月15日，竣工日期2011年10月31日，目前设备运行情况良好。

四、项目年节能量及节能效益

1.节能量

（1)原系统主要参数及用能情况。经业主和节能服务公司双方协商，该项目改造前基准能耗定为2009年4月一2010年3月生活热水及中央空调再热水柴油消耗量，共计338.9t，能源费用288万元。

（2）系统改造后用能情况。

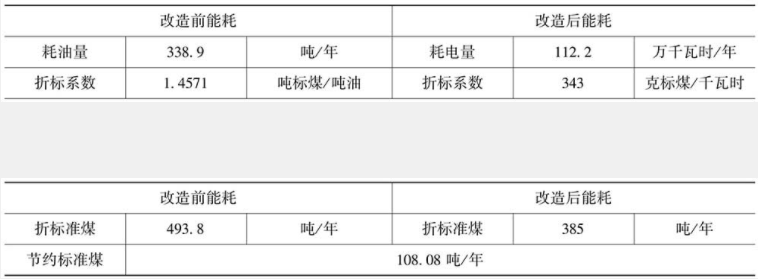

表1  系统改造后用能情况

（3）项目节能计算公式、折标系数和计算方法：以月为单位，对通过节能改造后所产生的经济效益按以下方法计算：

A.改造前当月生活热水费用QA=2009-2010年同月用油量（若当月实际平均用水量超过160吨/天，则同比例增加）×节能改造后当期业主实际购买油价；

B.改造前当月中央空调再热量能耗费用QB=2009-2010年同月用油量（若当月实际换热量超过400kW，则同比例增加）×节能改造后当期业主实际购买油价；

C.改造后当月能耗费用Q后=系统实际用电量（抄表）×节能改造后当期业主实际购买电价

当月节能收益Q=QA+QB-Q后。

改造前能耗QA+QB见下表，按2010年柴油价格，QA+QB=2880990元。改造前能耗见表2。

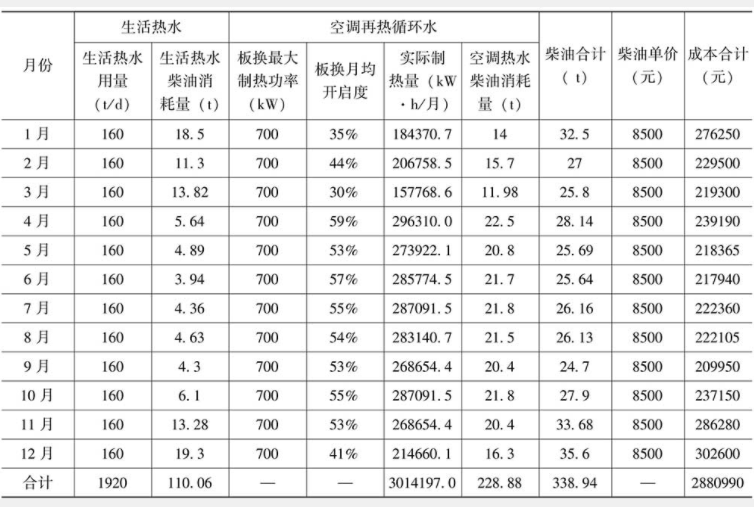

表2  改造前能耗情况

改造后能耗见表3。

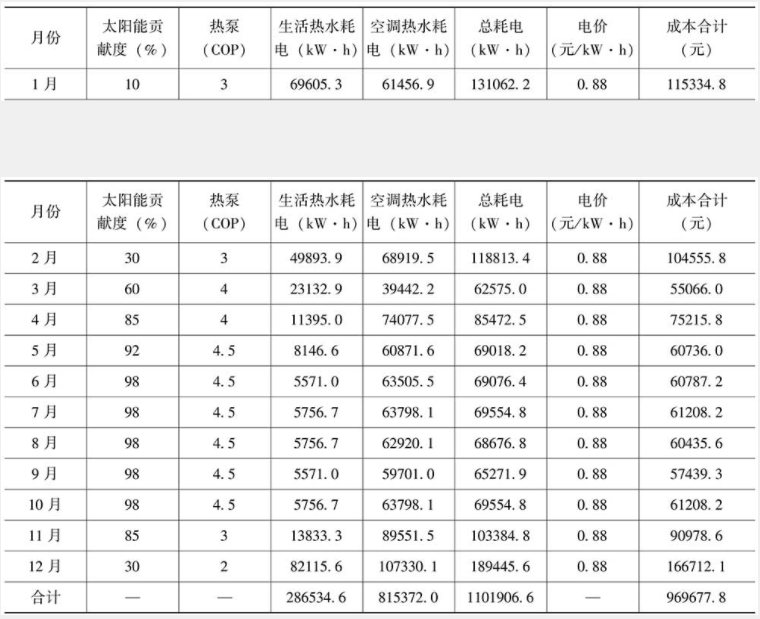

表3  改造后能耗情况

注：其中太阳能贡献度及热泵COP根据东莞地区气候相关手册查得。

2.节能效益

改造后新系统年耗电110万kW·h，能源费用在97万元以内，年节能效益191万元。

该项目节能率为21.9%。

五、商业模式

1.合同期限（效益分享期）

效益分享期为五年，自业主出具试运行正常的项目验收文件的（当月为试运行期，不分享效益）次月1日起，双方按合同约定分享节能效益。

分享比例见表4。

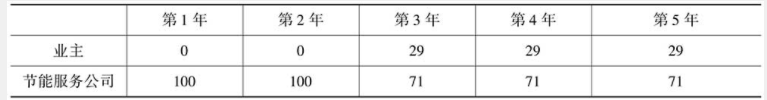

表4  业主与节能服务公司双方效益分享比例(%）

2.所有权

在该合同期满和业主付清全部款项之前，项目的所有权属于节能服务公司。业主在合同期满后付清节能服务公司应得全部款项之后，有权取得项目的所有权。

六、融资渠道

项目投资总金额350万元，其中主体设备为300万元，工程费用为50万元。全部资金为节能服务公司自有资金。
