一、案例名称

东莞松山湖高新技术产业开发区路灯节能改造项目

二、案例业主

松山湖高新技术产业开发区内的路灯由松山湖高新技术产业开发区社会事务管理局管辖，园区内共有47个电箱，控制各种类型、功率的路灯4053盏，均属于高耗能、非智能灯具，总共年均耗电量为7508381.26千瓦时。

三、案例内容

1.技术原理

项目采用基于电子线载波通讯技术的物联网智能路灯，与公共无线网络紧密结合，形成物联网智能路灯控制系统。物联网智能路灯控制系统节能主要由设备节能与管理节能两部分组成：

（1）设备节能。

物联网智能路灯控制系统可兼容LED、超级钠灯、白光钠灯等高效率光源。物联网智能LED路灯采用集成封装模组（COB封装），色温3100K以下；超高光效，整灯光效128LM/W以上。采用90W/120W/150W的物联网智能LED路灯即可替代原250W/400W普通高压钠路灯。

物联网智能路灯为全生命周期高可靠性、高效率、低损耗、模块化和经济化的最优技术与产品组合。根据实际项目运行效果可见，设备部分可实现40%以上节能效果。

（2）管理节能。

有机结合物联网智能照明系统与高效照明路灯产品，满足用户精细化全过程运行管理，提升道路照明质量和节能水平。实行智能控制、按需调光、实时监测、精细管理，比原路灯节电可达20%以上。

在路灯智能通讯模组中安装的智能芯片，为每一盏灯进行命名识别，再使用LonWorks电力线载波通信技术将它们连成可控的路灯网络，然后利用智能服务器，收集智能芯片中的路灯数据并加之处理，借助公共无线网络(3G/4G)与路灯管理中心通信，最后通过路灯管理软件，实时远程对每一盏灯的智能控制、实时监控、故障预警、能耗分析等“按需照明”智慧管理。

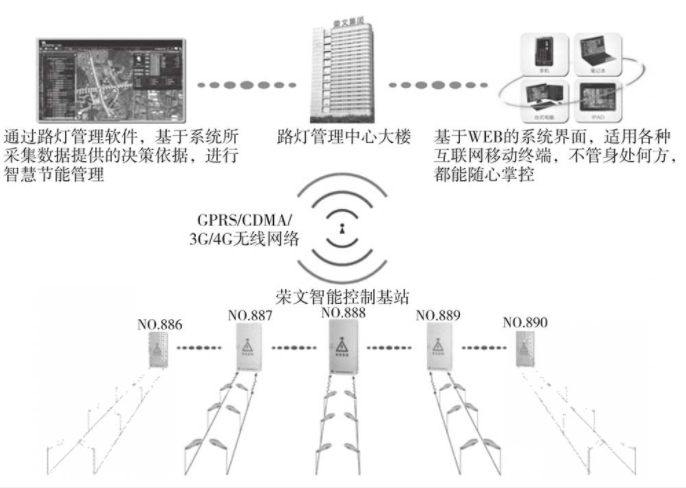

技术原理

2.节能改造具体内容

应用“物联网智慧LED路灯”解决方案实施路灯节能改造，采用合同能源管理模式，把松山湖开发区原有400W、250W、150W旧高压钠灯具整套更换为智慧型LED路灯RW-118、RW-010。同时加装以物联网技术为核心的智能控制系统，建成智慧路灯管理的物联网应用服务平台，能对智能控制基站、智能通信模组进行管理，系统还可以提供开放平台接口，扩展连接其他厂商的智慧城市管理系统、设备、设施，可以使用Android等操作系统的手机和平板电脑对所有路灯进行智慧管理；通过增设光感探头，雨、雾感应探头，视频监控探头等智慧城市辅助设备，提供多样化的照明策略管理。

3.项目实施情况

项目合同期限为10年，自2013年11月1日始至2023年10月31日止。项目2013年9月20日开工，2013年10月31日完工。项目改造后，年节电率达80%以上，同时平均路面照度达38 lux，亮灯率达98%以上，验收各项指标均满足国家道路照明标准。

四、项目年节能量及节能效益

1.年节能量

（1）改造前后系统（设备）用能情况及主要参数。

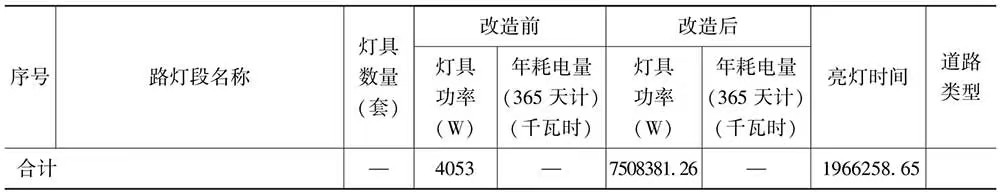

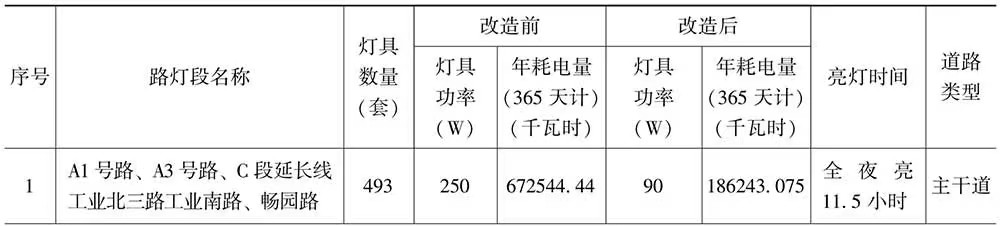

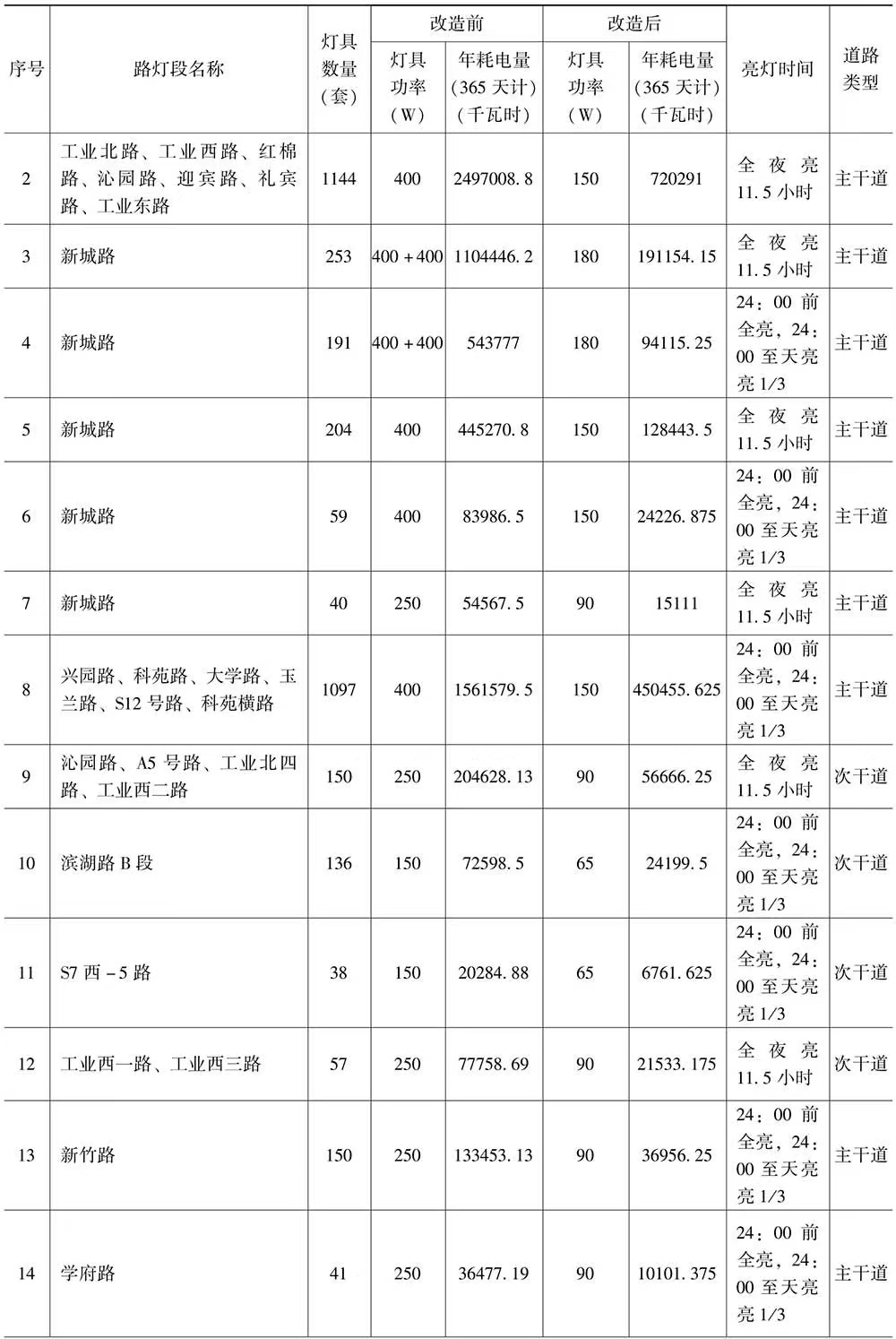

松山湖园区LED路灯改造功率替换表

（2）节能量计算方法。

双方对改造区域内道路照明现状进行现场勘查（道路名称、路灯数量、杆型、高度、布灯方式、电箱数量、亮灯方式、电费及线路运行现状)。

2012年，改造区域路灯全年实际耗能7508381.26千瓦时，平均亮灯率不到90%。即：采用实际用电量作为路灯节能升级改造的能耗基准，确定年耗电量7508381.26千瓦时，平均月耗电量901005.72千瓦时。

项目节能升级改造完成后由用能单位、节能服务公司及第三方权威检测机构对改造后的道路路面照度及耗能状况进行现场测量，作为项目验收及款项支付凭据。项目运行期间业主可随时对项目实际亮灯率、照明效果及节能量进行核查。

在实际项目运行中，为真正实现按需照明，亮灯时间根据用能单位要求随时调整，因此，项目实际节能量所采用计算公式如下：

项目节能收益={（月能耗基准电量×当月实际电价）-[供电部门应缴电费金额（含变损）-非路灯用电量（不含变损）×当月实际电价]}；

能耗基准=改造前的灯具总功率数×能耗转换系数1.3×每天开灯时间×年开灯天数；

实际项目节能量=能耗基准-项目完工后甲方路灯每年所用电量。

（3）项目年节能量。

项目分享期限为10年，效益分享期内项目节能量预计为52558668.82千瓦时，平均每年525.58万千瓦时。从2013年11月1日项目开始运行日起，11月份和12月份（已有电费单据的月份）的节电量分别为58.9万千瓦时和65.3万千瓦时电。以此两次数据换算成平均值，再乘以12，（58.9+65.3）/2×12=745.2万千瓦时，折成标煤2607吨标准煤。

2.年节能效益

项目年节能效益为672.76万元（按0.9028元/kW-h电价计算）。

五、商业模式

项目采用合同能源管理节能效益分享型模式。效益分享期10年，自2013年11月1日开始至2023年10月31日止。在效益分享期内，节能服务公司分享90%节能效益，用户分享10%节能效益。

六、融资渠道

项目总投资额2173万元，自有资金800多万元，来自农商银行项目贷款1300万元，5年期，利率7.8%。已实施项目未来收益+该项目未来收益大打包质押，高层领导个人无限连带。
