一、案例名称

大同煤矿集团山西漳电同华发电有限公司66万超临界锅炉电动给水泵变频技改项目

二、案例业主

大同煤矿集团山西漳电同华发电有限公司成立于2006年8月16日，是同煤集团打造““煤电一体化”战略中建设的投资比例最高容量最大、技术最先进的电厂。同华发电有限公司(轩岗电厂)工程建设规模为2x660MW国产超临界直接空冷凝汽式汽轮发电机组、同步建设烟气脱硫装置，规划容量为2x660MW+2x1000MW直接空冷燃煤机组。目前同华电厂年发电量达85亿千瓦时。同华发电厂主要用能设备为锅炉风机、给水泵、空冷岛系统等，其中给水泵系统耗电约为3.25亿千瓦时。

三、案例内容

1.技术原理及适用范围

在变频调速技术的基础上，依据计算机模糊控制理论，结合PID控制原理，利用PLC多元化控制功能，开发出了具有自主知识产权的优化控制软件系统。系统可根据实际需求,自动检测并计算系统负荷量的大小根据负载变化情况实时调整变频器、电机、负载的运行曲线，使三者始终在最佳状态下运行，对原系统进行精细的优化控制，确保在满足系统需求的前提下大幅度地提升系统效率，达到最佳节电效果。

技术原理

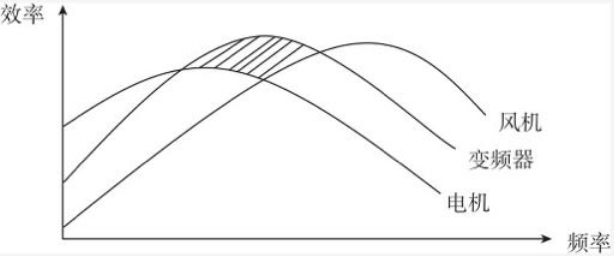

上图中三条曲线分别代表变频器、电机、风机在某一时刻的运行曲线，通过对三者运行曲线进行优化，让它始终在一个最佳效率区间内运行。变频优化控制系统在满足工艺需求的速度前提下，综合考虑整个传动环节的工作特性与效率曲线，以及谐波畸变情况，选择最佳工作频率点，将整体效率达到最高，消耗的能量降到最低，

适用范围包括煤炭、电力、冶金、有色金属、石油石化、化工、建材、机械等行业。

2.节能改造具体内容

该项目对2x660MW机组工程-电动给水泵进行变频技改。

同华发电有限公司2x660MW超临界直接空冷凝汽式汽轮发电机机组原设计每台发电机组配备3台35%容量的电动给水泵，将发电机组配备的6台电动给水泵中的4台给水泵11000kW(每个机组分别A/C泵)改为50%容量的给水泵12500kW，将原来的液力耦合器更换为进口的齿轮箱来配合调速，给水泵驱动电机改由新增(进口/特别设计的)高压矢量控制变频器调速驱动。原系统中的B泵保持不变(35%容量)作为备用。

3.项目实施情况

2014年4月全部完成1号和2号机组4台给水泵的改造，2个机组已经投入正常运行。

四、项目年节能量及节能效益

1.年节能量

根据用能单位提供的资料，项目实施前，1号机组年用电量为14668.68万kW·h，2号机组年用电量为16211.2万kW·h。

改造后现场调取一个月不同负荷的运行记录，汇总计算实际运行功率，根据用能单位提供的2013年全年运行数据统计和分析得出发电负荷及对应权重，计算平均节电率，

该项目节能效果由西安热工院、山西省节能环保中心进行审核测评，并出具检测报告，其中1号机组平均节电率32.7%，2号机组亚均节电率33.01%。

则两组机组的年节电量如下:评)

-号机组△E=E耗电量x节电率14668.68x32.7%x3.3-15828tce;

二号机组公E-E耗电量x节电率16211.2x33.01%x3.3=17659tce;

总计33487tce。

2.年节能收益

当地电价0.3857元/kW·h，则年节能效益为:(4796+5351)万kW:hx0.3857元/kW·h=10147x10000x0.3857~3914万元。

五、商业模式

该项目采用节能效益分享型模式运作节能服务合同期10年。用能单位与节能服务公司对节能效益的分享比例为前四年1:9.中三年3:7、后三年5:5。

合同期内，项目(设备)所有权归节能公司，合同期满项目(设备)所有权转移给客户方。

六、融资渠道

该项目投资额为12360.23万元，资金来源为节能服务公司自有资金及银行贷款。
