北京上地快捷假日酒店节能热水系统改造项目
如需了解更多节能方案和节能改造服务,请咨询低碳网专业专家团队。
一、案例名称
北京上地快捷假日酒店节能热水系统改造项目
二、案例业主
北京景安世华上地酒店管理有限公司(北京上地智选假日酒店)是中关村上地信息产业基地内唯一的国际品牌酒店,由国际知名的洲际酒店集团管理。酒店拥有196间客房,日均用水量在25吨,酒店热水系统采用传统的蒸汽加热模式,投资规模大,维护成本高。
三、案例内容
根据项目现场勘察,将原有蒸汽加热系统改造为太阳能+气源热泵的节能热水系统。
该系统采用太阳能集热作为日间主要加热方式,气源热泵为夜间主要加热方式,备用保障热源为电加热系统,并加装远程监控系统,实现远程控制为主和现场控制为辅的控制方式,最大程度上减少运行成本和人工。该系统的设计出水量为30吨/日,出水温度为60℃,密闭式保温,水箱的容积为24吨。
系统日间吸收太阳能光热,在5—10月间天气晴好时仅靠光热即可完全满足设计水量,节能率接近100%;由于采用了干式太阳能热管技术,即使在冬季,只要天气晴好,仍可提供较大的节能贡献。冬季雨雪天气时,主要依靠热泵加热,太阳能光热为辅,最大限度降低电力消耗,节能率仍可达50%以上。仅当遭遇意外事故和极端天气条件下启动备用电加热系统保障热水供应。
太阳能系统按照英国THERMOMAX产品标准、由大连熵立得公司生产,采光面积184平方米,共49组太阳能模块,每组24根热媒真空管干式太阳能模块,控制系统采用德国STECA智能控制单元,太阳能循环泵采用德国VILO高温、无声电磁循环泵,通过集热器、管路、换热盘管以及相关的水泵等配套设备组成密闭循环系统;热泵辅助加热系统采用清华同方生产的空气源热泵机组,与太阳能系统智能结合,定时定温工作,使热水供应得到保障。
远程监控系统由节能服务公司自主设计的终端和前端系统组成,具有独立的知识产权的软件保护,共分为两个相互关联的部分:前端实现数据采集和自动控制,终端实现监控数据处理和远程控制。两个部分通过设置,既可以分别单独控制也可以联合为一个系统运行。确保一旦出现故障时,整个系统能够不间断运行。该系统同时配备了UPS不间断电源作为支撑,解决了断电时系统正常工作问题。
项目的技术原理为:采用干式太阳能真空集热管采集太阳能,加热自来水,并将热水送入恒温水箱;采用空气源热泵对恒温水箱内的热水进行恒温加热;用电辅热系统作为应急备用加热器;采用远程监控系统对设备进行监视。

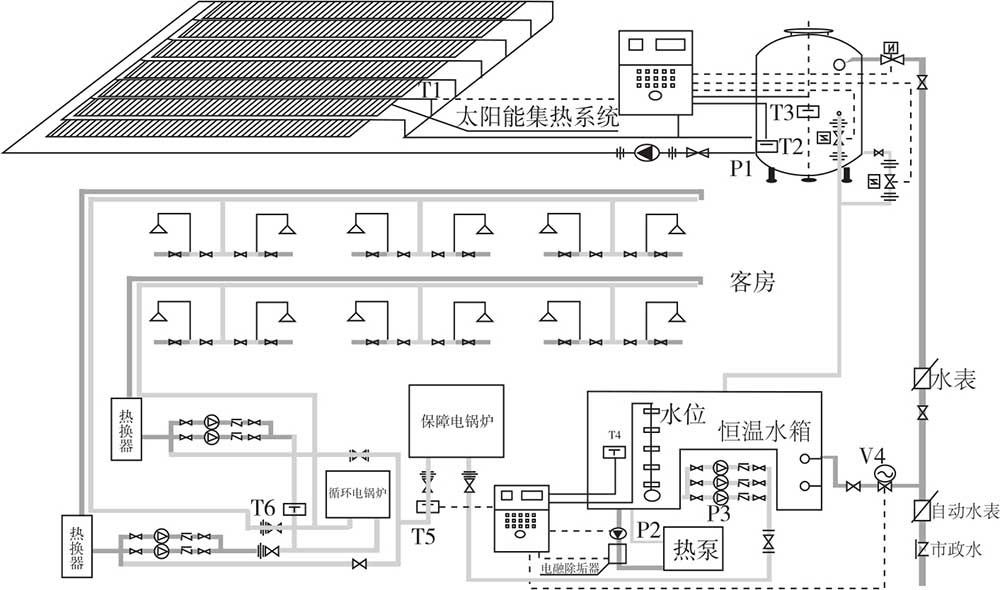

技术原理图
该项目的建设期为20天,自2010年12月7日始,至2010年12月26日止。目前项目已经完工,新系统已经正常投入使用。
四、项目年节能量及节能效益
1.年节能量
(1)本项目以采用蒸汽加热加工洗浴用水的能耗作为能耗基准,单位为kg蒸汽/吨热水。单位能耗基准的计算依据为:

为便于计算,折算为电能消耗数值为65kW·h/吨热水。
(2)该项目节能目标为平均每单位热水节能量为56.5kW·h/吨热水。项目甲方预计日均标准热水用量为30吨,年用水量为10800吨(按360天计算)。因此,项目的年度节能量目标为610200kW·h,折合标准煤248.35吨;合同期总节能量目标为6102000kW·h,折合标准煤2483.5吨。
(3)节能效益按照实际节省的电费计算,单位节能效益按电费涨幅同步调整。电费价格以相关供电部门发布的电价为准。
(4)该项目实际节能量依甲方用水量和加热设备耗电量计算。用水量的测量采用北京源流水表公司生产的6-0373DN型号水表,用电量的测量采用上海哈仪电表公司生产的DTSF791电表。节能量依据以下公式每半年结算一次:
实际节能量(kW·h)=项目能耗基准(kW·h/吨)×用水量(吨)-用电量(kW·h)。
2.年节能效益
项目实施后年节能效益约为12万元,合同能源期内产生节能效益120万元。
五、商业模式
项目采用节能效益分享型的合同能源管理模式,项目合同期为10年,效益分享期内采用各占50%的方式进行分享。
六、融资渠道
项目投资额为30万元,为节能服务公司自有资金。
