常州钟楼科技创业园水源热泵水蓄冷(热)中央空调系统项目

如需了解更多节能方案和节能改造服务,请咨询低碳网专业专家团队。

一、案例名称

常州钟楼科技创业园水源热泵水蓄冷(热)中央空调系统

二、案例业主

常州钟楼经济开发区投资建设有限公司是常州钟楼区委、区政府委托执行科技创业园区新建工作的单位,此项目属于常州的政府项目。科技创业园位于常州市钟楼经济开发区玉龙路两侧、玉兰路南侧、星港大道北侧、老京杭运河以南,整个项目由七块用地组成,拟占地面积54351平方米。该项目总建筑面积235384平方米,计划总投资12亿元。

三、案例内容

该项目总建筑面积约8.7万㎡。项目夏季尖峰冷负荷1250万kcal(4124RT),冬季热负荷约720万kcal(8352kW)。现配备2台制冷量为750RT(2637kW)、制热量为815RT(2866kW)的特灵水源热泵机组+1台制冷量为750RT(2637kW)特灵离心冷水机组+水蓄冷蓄热系统满足供冷供热,能源站夏季提供4~12℃空调冷水,冬季提供45~36℃空调热水,夏季90天供冷、冬季120天供热(无双休)。
该项目建设期为5个月,双方确认于2010年12月开工,2011年4月竣工。
项目配备水源热泵机组+离心冷水机组+水蓄冷蓄热系统满足供冷供热。其逐时冷、热负荷图如下。

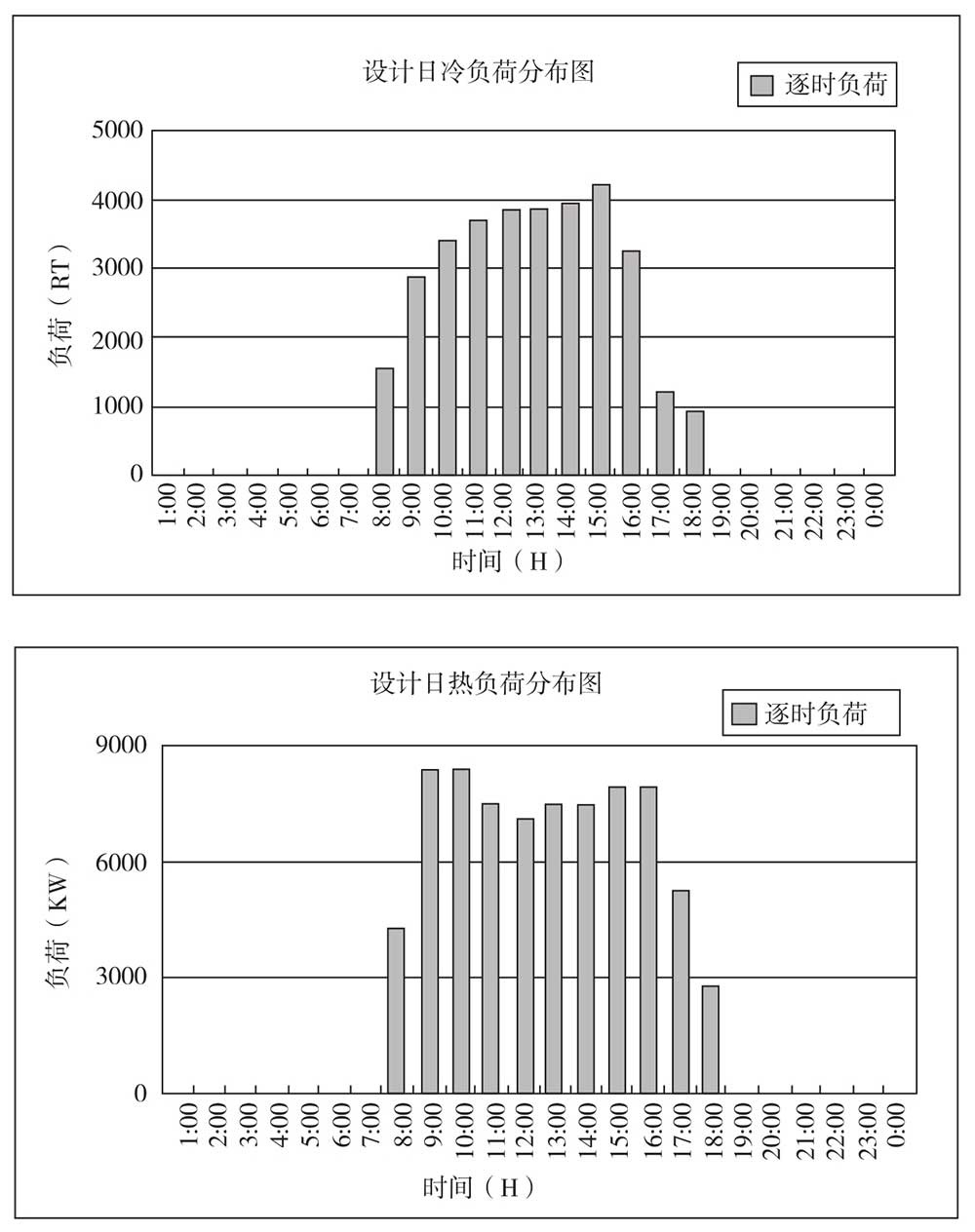

项目冷、热负荷图

四、项目年节能量及节能效益

1.改造前后系统(设备)用能情况及主要参数
(1)改造前用能情况。
①运行用电量及燃气量。

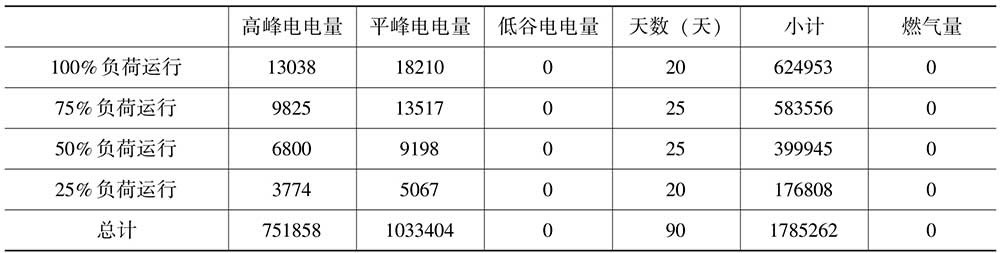

表1 夏季常规空调系统年运行电量(kW·h)与燃气量(Nm3)

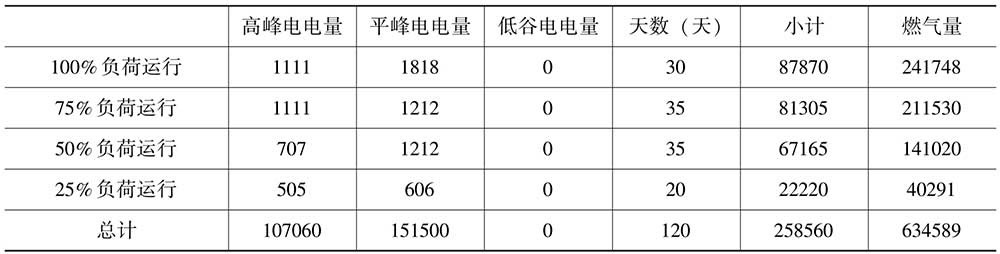

表2 冬季燃气锅炉供暖系统年运行电量(kW·h)与燃气量(Nm3)

②运行电费。

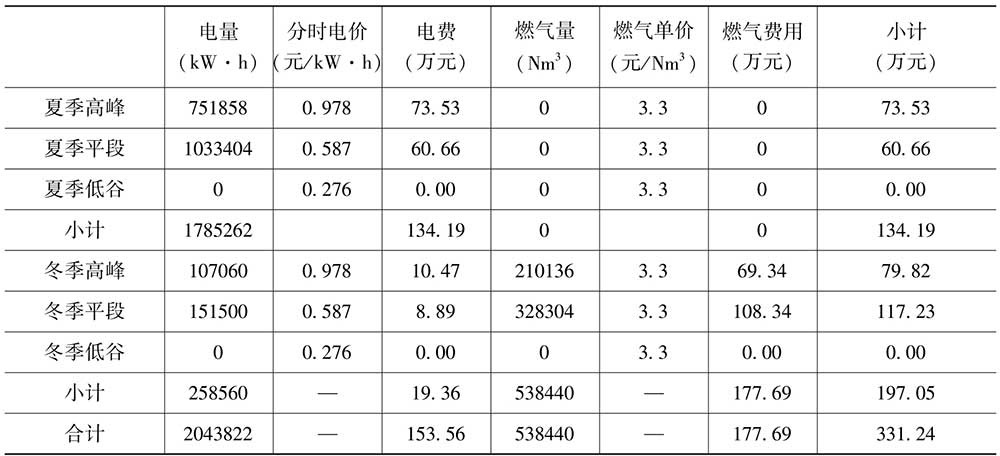

表3 改造前系统运行费用

(2)改造后用能情况。
①运行用电量及燃气量。

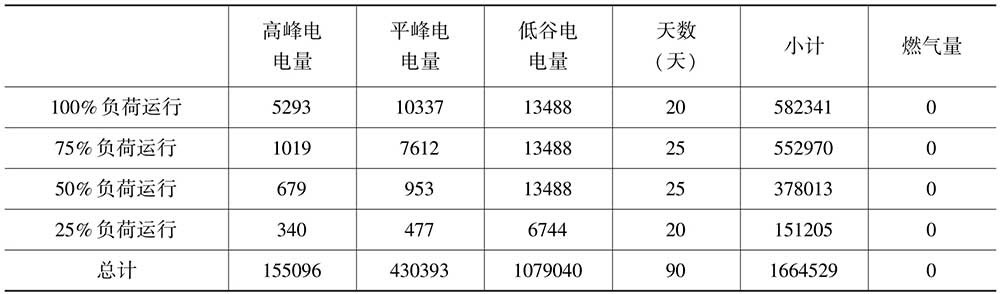

表4 夏季蓄冷空调系统年运行电量(kW·h)与燃气量(Nm3)

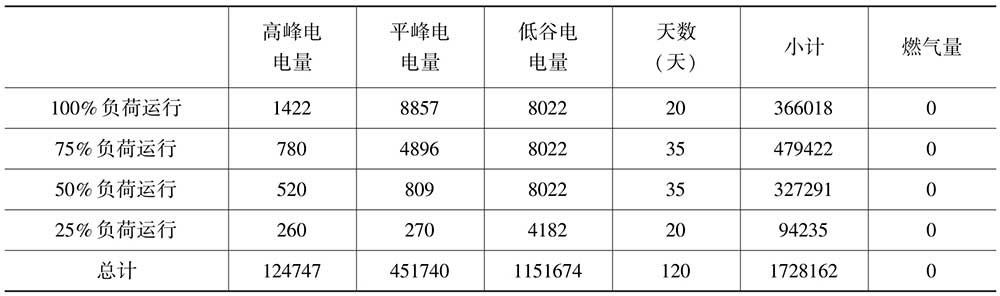

表5 冬季蓄热供暖系统年运行电量(kW·h)与燃气量(Nm3)

②运行电费。

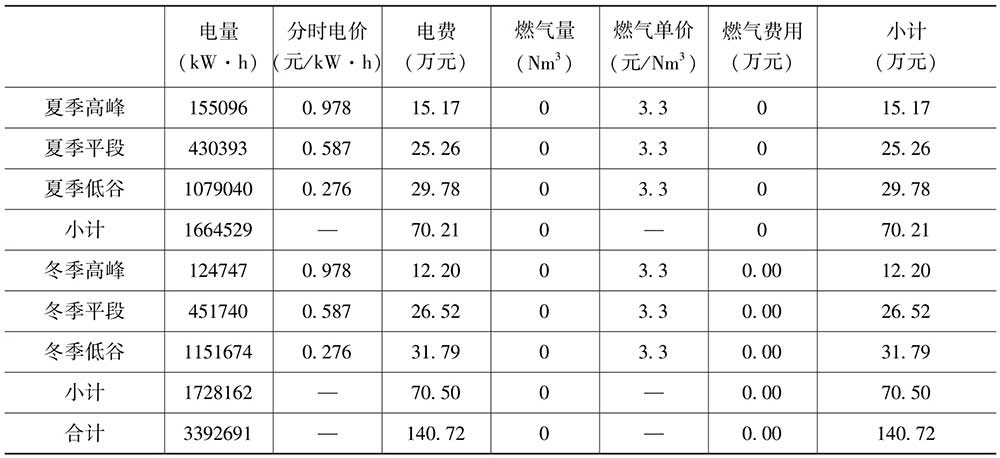

表6 改造后系统运行费用

(3)节能计量方法。

计量方法按照单位面积计量。

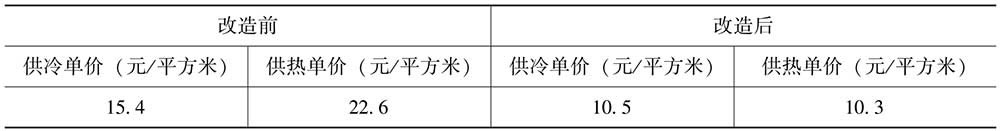

表7 计量方法

(4)项目年节能量。

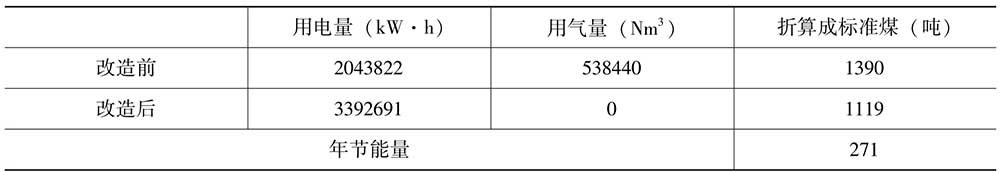

表8 年节能量

2.年节能效益
项目实施后带来的年节能效益为190万元。

五、商业模式

该项目采用合同能源管理能源托管型模式,项目合同期为15年。通过改造,业主能源使用费用降低。节能服务公司通过收取能源费的方式收回投资并获取相应利润。
自节能服务公司投资的设备具备第一次供冷供热的条件时,业主验收合格后开始支付能源费用。项目完成后由节能服务公司进行管理并拥有项目所有权。业主支付合同全部款项后,将项目所有权转移给业主,并由业主享有项目转移后的全部节能效益。

六、融资渠道

该项目投资额约为4000万元,包括设备投资、运行费、维护费、更换材料费、设备保险费、运行管理人员费用。
