屋面光伏容量测算方法及案例

字体:
分享到:
扫一扫
摘要:屋面光伏容量测算需考虑屋顶面积、光照资源、组件效率、安装角度等因素,有相应测算公式。通过案例展示了具体计算步骤,包括组件面积、功率密度等计算,还考虑了系统损失,得出系统容量和年发电量估算值。

屋面光伏容量测算示例

1. 容量测算方法

屋面光伏项目的容量测算需要考虑多个因素,包括屋顶面积、光照资源、光伏组件效率、安装角度等。




1.1 屋顶面积

测量屋顶面积:使用无人机、激光测距仪或图纸测量屋顶的可用面积。

扣除障碍物:扣除屋顶上的障碍物(如烟囱、通风口、空调外机等)占用的面积。

1.2 光照资源

获取光照数据:通过气象站或在线平台获取当地的年平均太阳辐射量(kWh/m²/day)。

考虑季节变化:冬季和夏季的光照强度不同,需要考虑全年平均值。

1.3 光伏组件效率

选择组件类型:根据项目需求选择单晶硅、多晶硅或薄膜组件。

组件功率:选择组件的标称功率(Wp)。

1.4 安装角度和方向

最佳倾角:通常为当地纬度±10°。

朝向:南向最佳,东向和西向次之,北向最差。

1.5 系统损失

温度影响:高温会降低组件的发电效率。

阴影影响:屋顶上的阴影会影响发电量。

电气损失:逆变器、电缆等的损耗。

2. 容量测算公式

系统容量 (kW)=可用屋顶面积 (m2)×组件功率密度 (W/m2)1000系统容量 (kW)=1000可用屋顶面积 (m2)×组件功率密度 (W/m2)

其中,组件功率密度根据组件的标称功率和尺寸计算得出。




3. 案例示例

3.1 项目背景

屋顶类型:平屋顶

屋顶面积:1000 m²

地理位置:上海市

年平均太阳辐射量:4.5 kWh/m²/day

组件类型:单晶硅组件

组件功率:350 Wp

组件尺寸:1660 mm × 992 mm

组件效率:18%

安装角度:20°

朝向:南向

3.2 计算步骤

计算组件面积

组件面积=1.66 m×0.992 m=1.64672 m2

组件面积=1.66m×0.992m=1.64672m2

计算组件功率密度

组件功率密度=350 Wp1.64672 m2≈212.5 W/m2

组件功率密度=1.64672m2350Wp≈212.5W/m2

计算可用组件数量

可用组件数量=可用屋顶面积组件面积=1000 m21.64672 m2≈607 块可用组件数量=组件面积可用屋顶面积=1.64672m21000m2≈607块

计算系统容量

系统容量=可用组件数量×组件功率=607 块×350 Wp=212,450 Wp≈212.45 kWp

系统容量=可用组件数量×组件功率=607块×350Wp=212,450Wp≈212.45kWp

考虑系统损失

温度影响:假设减少5%

阴影影响:假设减少3%

电气损失:假设减少2%

实际系统容量=212.45 kWp×(1−0.05−0.03−0.02)≈192.6 kWp

实际系统容量=212.45kWp×(1−0.05−0.03−0.02)≈192.6kWp


3.3 结果

系统容量:192.6 kWp

年发电量估算:

年发电量=系统容量×年平均太阳辐射量×365年发电量=系统容量×年平均太阳辐射量×365 年

发电量=192.6 kWp×4.5 kWh/m2/day×365 days≈316,000 kWh/year

年发电量=192.6kWp×4.5kWh/m2/day×365days≈316,000kWh/year

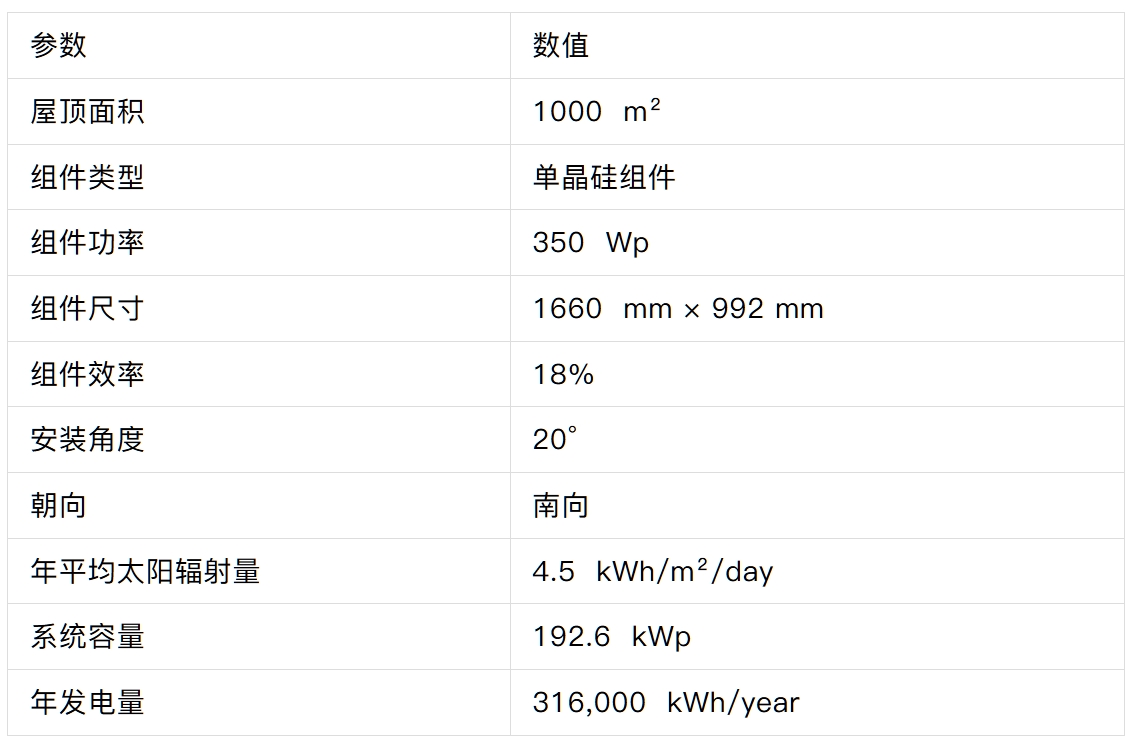

4. 参数总结
