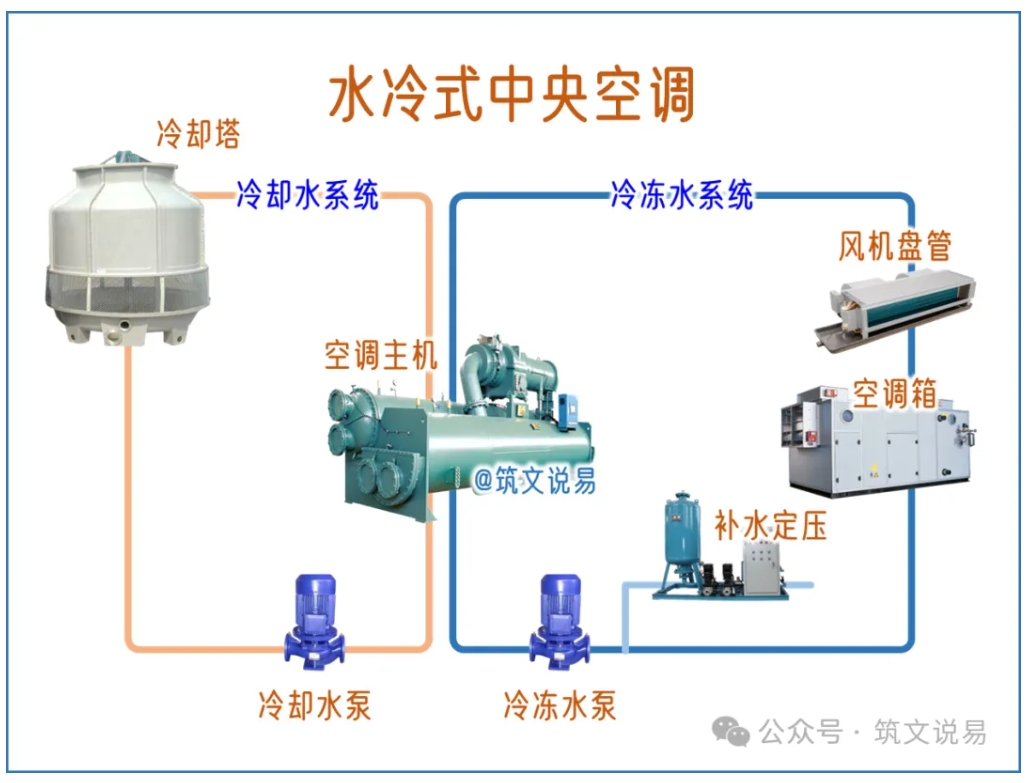

典型的水冷式中央空调，以冷水机组制备冷水，再输送到末端设备向室内供冷，又分为冷冻水系统和冷却水系统两部分。

冷冻水系统在冷水机组的蒸发器侧，通过冷冻水循环从蒸发器获得冷量，再送至室内末端设备供冷。

因此，冷冻水系统的主要设备是冷冻水泵和末端空调设备。冷冻水泵驱动水循环，末端设备用于室内的供冷和气流组织，常用的有风机盘管、空调箱、新风机、排风机等。

冷却水系统在冷水机组的冷凝器侧，通过冷却水循环将冷凝器的排热输送至冷却塔排放。

因此，冷却水系统的主要设备是冷却水泵和冷却塔。冷却水泵驱动水循环，冷却塔以蒸发冷却的方式，将循环水中的热量散发到室外空气。

在布置上，通常将冷水机组、冷冻和冷却水泵等设备集中布置在能源中心，将冷却塔布置在附近的裙房屋面上，再通过冷冻水系统的干管、立管、支管等，逐步将冷冻水输配到建筑物内的各个末端设备。

因此，水冷式空调系统的设备用电量估算，可划分为能源侧设备和用户侧设备两部分进行。

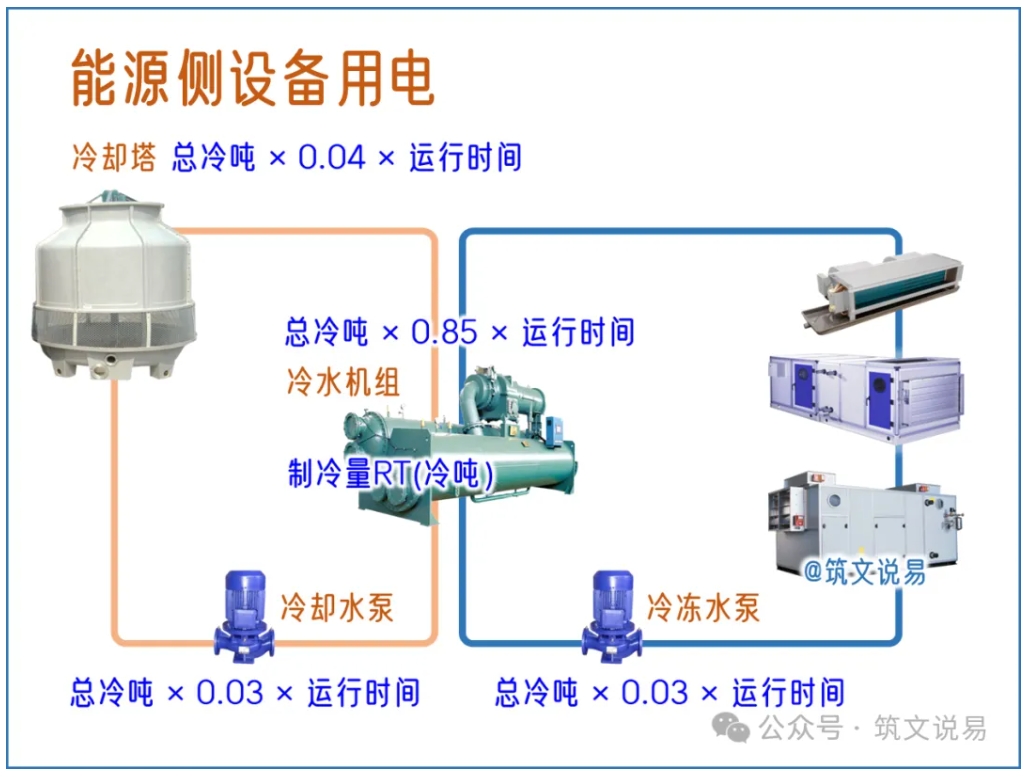

一、能源侧设备用电量

能源侧设备统一按空调主机即冷水机组的制冷量估算，单位为RT（冷吨），1RT≈3.517kW。

1、冷水机组

用电量约 0.7~1.0 kW/冷吨，可估算为：

主机用电量(kWh) = 总冷吨 × 0.85 kW/冷吨 × 运行时间

2、冷却塔

用电量约 0.03~0.05 kW/ 冷吨，可估算为：

冷却塔用电量(kWh) = 总冷吨 × 0.04 kW/冷吨 × 运行时间

3、冷却水泵

用电量约 0.02~0.04 kW/冷吨，可估算为：

冷却泵用电量(kWh) = 总冷吨 × 0.03 kW/冷吨 × 运行时间

4、冷冻水泵

用电量约 0.02~0.04 kW/冷吨，可估算为：

冷冻泵用电量(kWh) = 总冷吨 × 0.03 kW/冷吨 × 运行时间

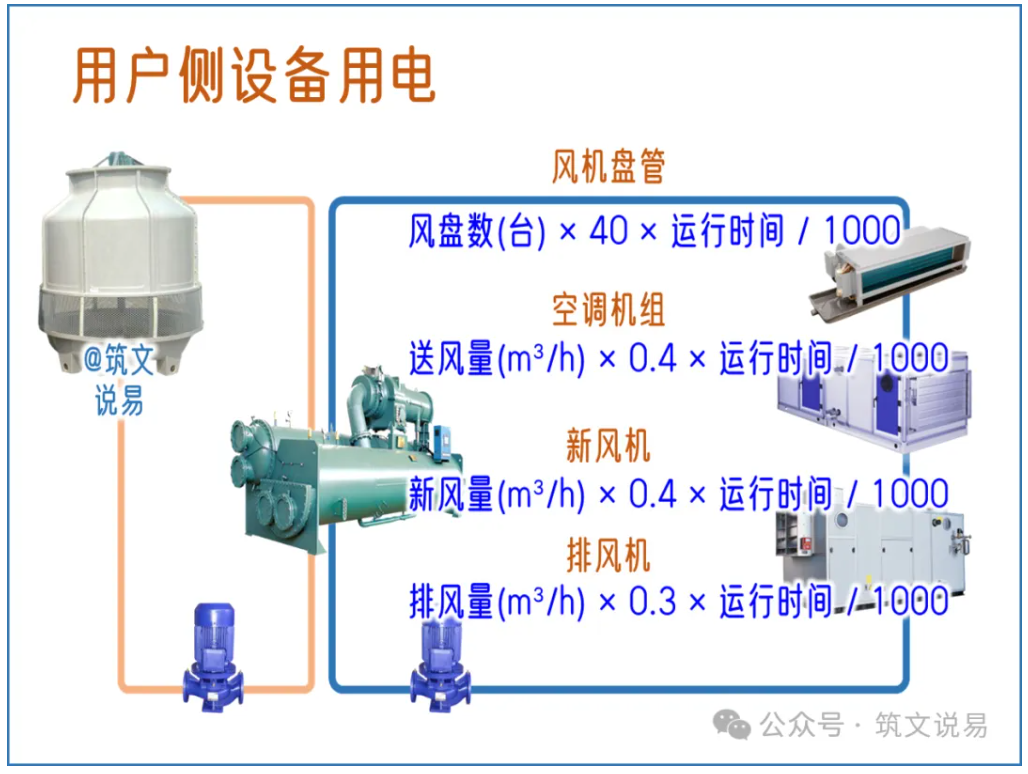

二、用户侧设备用电量

用户侧的空调末端设备通常为“风机+盘管”形式，其中风机用于驱动空气循环而消耗电力，因此可以按各自的风量估算。

1、风机盘管

用电量约30~50 W/台，可估算为：

总用电量(kWh) = 风机盘管数量(台) × 40 W × 运行时间 / 1000

2、空调机组

用电量约 0.3~0.5 W/(m³/h)，可估算为：

总用电量(kWh) = 总风量(m³/h) × 0.4 W/(m³/h) × 运行时间 / 1000

3、新风机

用电量约 0.3-0.5 W/(m³/h)，可估算为：

总用电量(kWh) = 新风量(m³/h) × 0.4 W/(m³/h) × 运行时间 / 1000

8、排风机

用电量约0.2~0.4 W/(m³/h)，可估算为：

总用电量(kWh) = 排风量(m³/h) × 0.3 W/(m³/h) × 运行时间 / 1000

三、系统总用电量

将以上能源侧和用户侧各设备的用电量相加，可得系统的总设备用电量。在此基础上，还需要附加控制系统的用电量。

通常控制系统的用电量，约为设备用电量的1~2%，因此最终的总用电量估算为：

系统总用电量(kWh) = 总设备用电量 ×（1 + 1.5%）

需要注意的是，以上用电量估算仅适用于工程初期的快速估算。实际使用中的用电量，可能因设备效率、使用情况、气候条件等因素而有所差异。
