苏州东吴热电有限公司锅炉节能改造项目

如需了解更多节能方案和节能改造服务，请咨询低碳网专业专家团队。

一、案例名称

苏州东吴热电有限公司锅炉节能改造项目

二、案例业主

苏州东吴热电有限公司是由上海国能投资有限公司等6家共同出资组建的，主营业务为蒸汽销售、发电。公司建设规模为三台130t/h循环流化床锅炉，配二台24MW抽凝式汽轮发电机组，拥有蒸汽用户30多家，年销售蒸汽43万t，年上网电量30000万kWh。

三、案例内容

1.技术原理及适用领域

排烟热损失是影响锅炉热效率最大的一个因素，降低排烟温度，就能降低排烟热损失。但排烟温度过低，，换热器表面达到露点会带来两个负面影响:一是吸附烟气中的飞灰，造成换热器的堵灰，影响换热器的换热效率;二是造成换热器的腐蚀穿孔，引起漏风，并且造成引风、送风机负荷上升。

“工业锅炉烟气中低温余热综合利用技术”解决低温腐蚀问题的设计思路:使燃煤锅炉排烟温度稳定降低至110~120°C，同时使受热面的壁面温度高于烟气酸露点5~15°C，回收中低温热能。当锅炉负荷、煤种等发生变化时，余热回收装置烟气受热面的壁面温度能够自动控制，始终高于烟气酸露点。

原理:以余热回收装置烟气受热面的壁面温度可调可控作为设计的最基本参数，使换热器内的流动介质温度始终保持恒定，并且能够根据吸热与放热的变化调整使排烟温度能够自由调整，以适应锅炉负荷或燃用煤种的变化。

烟气余热利用的解决方案:

方案1:加热除盐水(提高进除氧器的水温);

适用场合:除盐水补充量大的热电联产或企业的自备锅炉。

方案2:加热锅炉给水或凝结水;

适用场合:进水温度较高的化工企业等。

方案3:加热除盐水或凝结水(强制循环方式);

适用场合:锅炉尾部位置紧凑、常规循环方式难以布置的情况。

方案4:与脱硫装置相结合，即降低排烟温度、回收余热，又可取代GGH，保证脱硫后的排烟温度达到排放温度:

适用场合:需要与脱硫装置相结合的企业；

该技术可适用于热电厂及工业锅炉。

2.案例实施情况

在三台130t/h循环流化床锅炉烟气系统尾部、除尘设备之前的烟道各加装一套烟气余热回收装置，回收烟气中的热量，排烟温度可以从160°C左右降到120°C左右，将回收的烟气热量加热锅炉系统的补水。

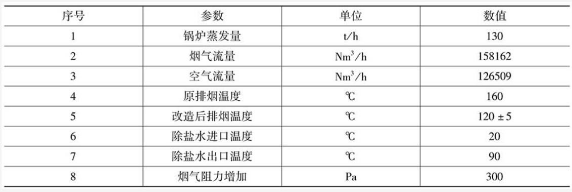

改造前后主要参数

在实际运行时，先在120°C情况下运行，然后逐步递减排烟温度，摸索出最低值。

该项目于2010年4月开始施工，三台130t/h循环流化床锅炉已实施一台，设备运行良好。

四、项目年节能量及节能效益

项目实施后，一台锅炉每年可节约2359吨标准煤，按照当地标煤700元/吨计算，一台锅炉每年可为业主增加经济效益约165万元(未包含替代效益)。

五、商业模式

该项目采用节能效益分享型模式运作即项目实施单位(以下简称“节能服务公司”)就该项目与该业主签订节能服务合同为业主提供能源审计、节能改造的可行性研究报告，设备设计、选择及采购、施工、安装和调试，为业主单位的操作和维修人员提供相关培训，项目建成后的维护和保养等专业服务。

节能服务公司负责解决该项目所需的所有资金，并与业主单位对项目所产生的节能效益进行分享，合同期限为3年。合同期内前两年节能服务公司与业主的分享比例为8:2，第三年的分享比例为6:4，在合同期内，项目的所有权属于节能服务公司，合同期满且业主付清所有合同款项后，节能服务公司向业主转移项目所有权，将设备无偿赠予业主，之后的节能收益为业主所有。

六、融资渠道

该项目投资约660万元(包含工程改造费用，不包含后期运行维护费用)，由节能服务公司提供。整个项目投资分为两个部分，公司自筹部分占总投资的20%，约132万元，由租赁公司提供项目投资的80%，约528万元，期限为3年，每年的融资利息为63.4万元(融资利息按12%计算)。整个项目的设备租赁期限为3年。
