一、案例名称

大唐黄岛发电有限责任公司5号炉暖风器改造项目

二、案例业主

大唐黄岛发电有限责任公司承担着青岛地区主要的供电及黄岛区工业供汽及居民采暖供热任务。公司总人数为648人,在役机组总容量为179万kW,其中一期两台14万kW双水内冷发电机组已于2009年3月31日关停,二期两台22.5万kW氢冷发电机组分别于1989年12月、1990年11月投产,三期两台67万kW超临界燃煤发电机组分别于2006年10月、2007年11月投产。

三、案例内容

1.技术原理及适用领域

旋转型暖风器在国内大型火电厂得到了广泛的应用,该技术目前处于国内同行业的最高水平,先进的技术和优良的制作工艺使得该产品在实际应用中取得了良好的效果。暖风器改进工作是通过更换旋转型暖风器,在保证设备出力的前提下,降低风道通风阻力以达到节能降耗的目的。

针对电厂二次风暖风器的运行情况,将其改造成为具有旋转功能的节能型暖风器在夏季非投运期间将其旋转,减少风道阻力,节能型旋转暖风器能够实现。一是暖风器通蒸汽时加热功能不变,防止空预器冷端腐蚀引发不利因素;二是满足暖风器在不同运行工况、不同季节都能降低送风阻力,实现送风系统稳定运行;三是可以实现机组运行中切换,不需要停运风机;四是节能效果显著。

节能型旋转暖风器技术是目前国内电广暖风器改造最成熟,而且节能效果最好的技术,节能型旋转暖风器是用蒸汽加热空气的一种新型热交换器,该设备的换热元件是整体轧制钢铝复合翅片管,它具有结构紧凑阻力小,散热面积大,不易积灰等优点。在不增加阻力的情况下,与其他同类型暖风器相比,能扩大换热面积约5%~6%,提升换热效率5%,节能效果显著。暖风器的管束可以自由伸缩,完全将管束之间的温差而引起的热胀冷缩变形吸收。因此从根本上解决了因管束变形发生的管裂而引起的泄漏。

众多节能型旋转暖风器改造与原设计暖风器相比,采用旋转暖风器技术改造后有以下优点:

(1)传热性能好,翅片管与芯管成整体,没有接触热阻,传热系数可达100~120W/mc。

(2)耐蚀性能好,翅片为铝轧制而成,具有较高的耐腐蚀性能。

(3)抗振性好,翅片由铝冷挤压成型,具有较高的强度和刚性,不会因机械振动造成脱落。

(4)外形美观且利于清洗,稳定的轧制工艺使翅片成型后达到外型尺寸一致,片距均匀。

(5)可以吸收热胀冷缩。

(6)结构合理,拆装方便。

2.节能改造具体内容

根据现有设备的技术参数,进行设计计算,在不改变原暖风器加热功能的基础上设计新型可旋转功能暖风器。

(1)将原有固定式暖风器全部拆除在原位置安装新型可旋转功能暖风器。

(2)设计加装暖风器入口汽动调节门,暖风器进汽调节方式采用DCS自动调节方式,对原系统进行相应改造。

3.项目实施情况

项目于2013年5月7日开工,2013年7月9日峻工,目前稳定运行。

四、项目年节能量及节能效益

1.年节能量

(1)改造前后系统(设备)用能情况及主要参数。

该项目改造期为2013年5-6月,取2012年整年度5号机组两台送风机耗电情况为基准,查看大唐黄岛电厂生产信息系统,见表1。

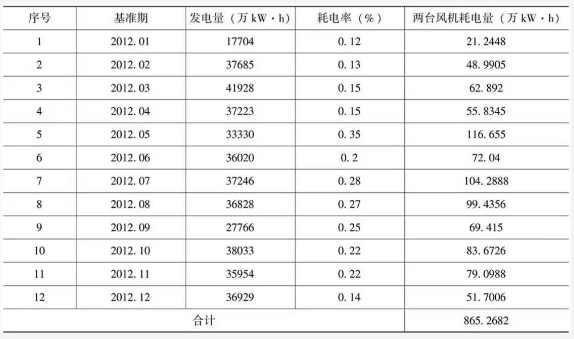

表1 改造前后系统(设备)耗电情况


查该电厂2012年12月机组生产指标数据报表,显示全厂供电煤耗为0.314kgkW·h,因此选取此数值为电力折标系数,2012年5号机两台送风机耗电共计865.2682万kw·h,折合标煤2717t。

暖风器改造后在暖风器未投入时3个月送风机耗电情况,见表2。

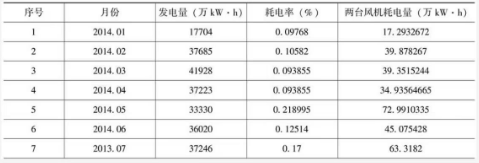

表2 暖风器改造后投入时三个月送风机耗电情况


注:风机耗电量=发电量x耗电率

根据这3个月的运行情况,改造后在暖风器未投入运行时:改造后耗电率/改造前耗电率=0.6257。

由于5号暖风器还未投入加热运行状因此投运状态下的数据无法获得,考虑态,到投运状态下时间短,运行时间为冬季3个月,并且5号、6号机组运行情况基本相同参照6号炉改造后的数据(见表3)。

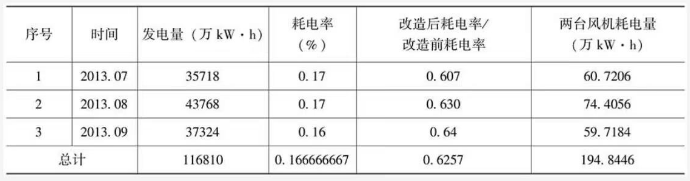

表3 6号炉改造前后耗电情况

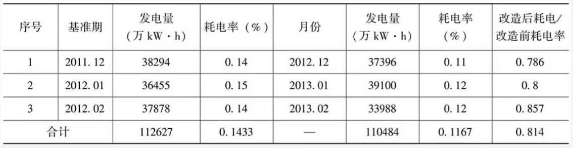

估算5号炉暖风器改造后在暖风器未投入运行时:改造后耗电率/改造前耗电率=0.814

(2)节能量计算方法。

改造后一年的发电量按基准期的发电量为标准,7-9月耗电率为实测值,12月、1月、2月的耗电率为基准期耗电率x0.814,其他月份的耗电率为同期基准期耗电率x0.6257,计算见表4。

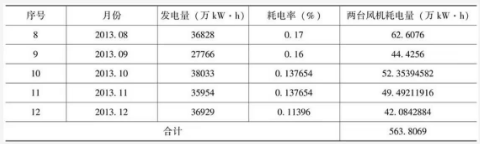

表4 改造后一年的发电量


续表


因此,E项目基准年-865.2682万kW·h,E项目实施年-563.8069万kW·h。

△E-E项目基准年-上项目实施年

=865.2682万kWh-563.8069万kWh

=301.4613万kW·h。

(3)项目年节能量,

折合标准煤:301.4613万kW·hx0.330kg/kW·h-995t。

2.年节能效益

年节能效益:301.4613万kW·hx0.389元/W·h=117.27万元。

五、商业模式

该项目采用节能效益分享型模式运作节能服务公司提供暖风器改造项目设计、供货、改造(施工、设备安装、调试)等一系列专业化服务,承担该项目方案设计、建设的所有费用。

节能效益分享的比例和方式:3年的节能效益分享期内,节能服务公司与用能单位双方按8:2的比例分享节能收益。

节能服务公司保证:改造后在保证设备出力的前提下,暖风器投运时空气侧阻力小于400Pa,非投运时空气侧阻力小于50Pa。

双方应当按照附件一技术协议规定的程序和方式,共同对项目节能量进行测量和确认,并按照技术协议的格式填制和签发节能量确认单。节能收益分享周期按每三个月结算一次执行,首次结算支付时间为节能收益分享期起始点开始后第四个月的首日,结额为相应三个月累计节能收益应分享额。

项目(设备)所有权归属(转移):在分享型合同到期并且用能单位付清该合同下全部款项之前,该项目下的所有由服务公司采购并安装的设备、设施和仪器等财产的所有权属于服务公司。分享期结束之后,该项目财产的所有权将由服务公司无偿转让给用能单位(办理期限48个工作日)。

六、融资渠道

项目总投资139.5万元,其中旋转式暖风器设备及安装费128.5万元,前期可言及改造后性能试验费6万元,管理费5万元,由节能服务公司100%投资。
