摘要:广州市地下铁道总公司对约8000多套广告灯箱进行了LED化节能改造,其中6700套广告灯箱采用新型LED光源及二次反射技术,实现年节能量约1216.43万千瓦时,折合年节约标准煤约4014吨,年节能效益1011.84万元。项目采用节能效益分享型合同能源管理模式,合同期5年,由节能服务公司负责投资、安装及维护。

广州市地下铁道总公司广告灯箱节能改造项目


如需了解更多节能方案和节能改造服务,请咨询低碳网专业专家团队。

一、案例名称

广州市地下铁道总公司广告灯箱节能改造项目


二、案例业主

广州市地下铁道总公司地铁路线现有1号线、2号线、3号线、4号线、5号线、6号线、8号线、广佛线及APM线,约8000多套广告灯箱,每年照明时间365天,每天运行18小时,年耗电量约2300万千瓦时,折换成标准煤约7590吨。


三、案例内容

1.技术原理及适用领域

(1)技术原理。

①新型广告灯箱采用LED作为主体光源,对LED光源进行模块化设计(如图1),采用铝型材作为散热器,上侧使用透明材料作密封处理,侧部用防火橡胶或塑料进行封闭,保证了LED不受水汽和灰尘的侵蚀,降低了使用对LED形成的光损耗,延长了LED的使用寿命,保证了光源系统的维护周期,降低了维护成本。

图1

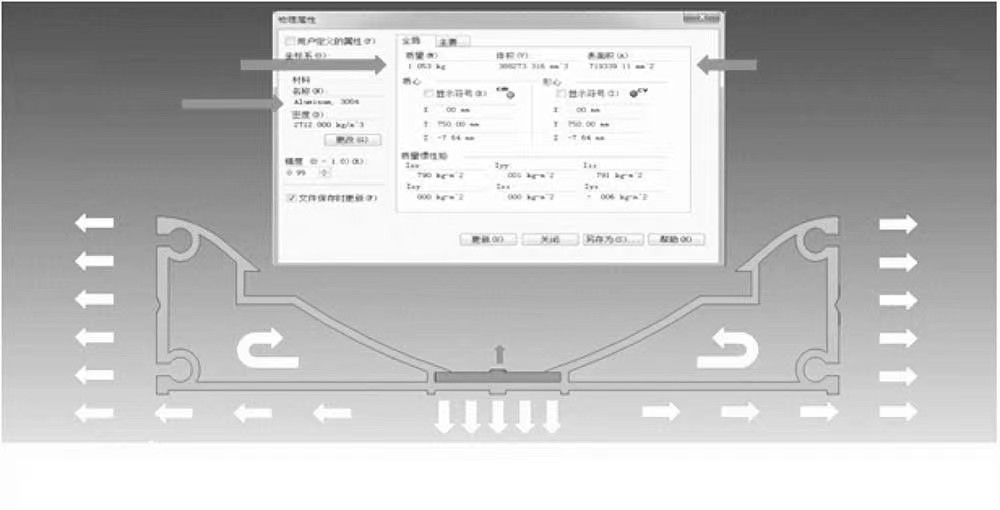

②720000mm2的散热面积保证了LED的散热(如图2),确保了LED的寿命。

图2



③二次反射。

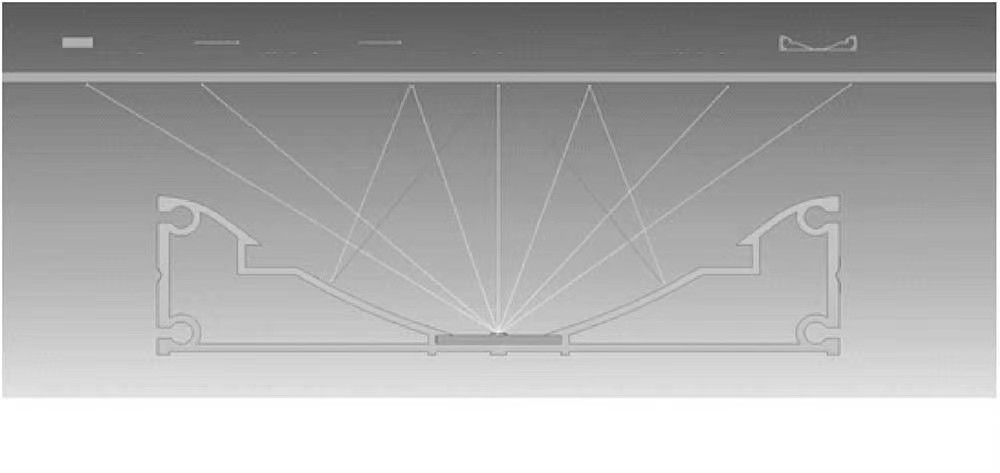

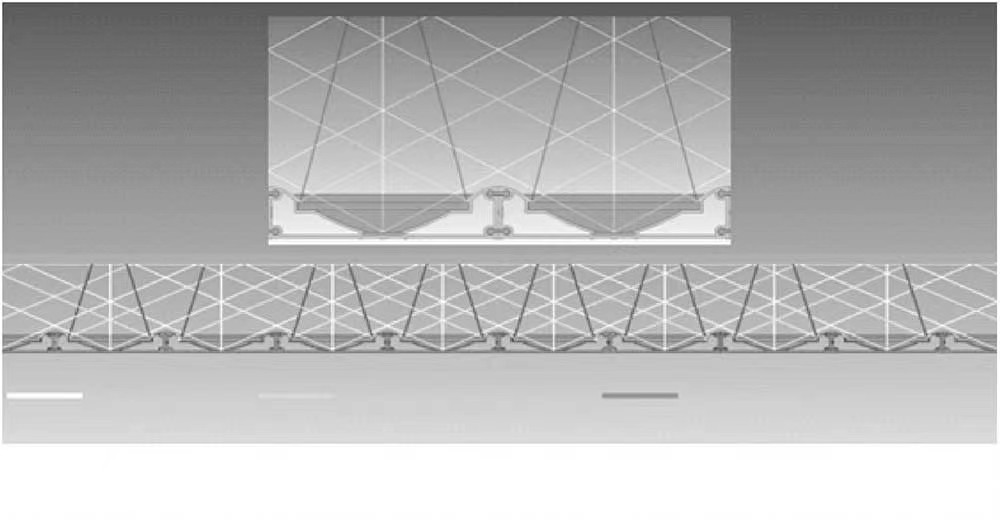

利用二次反射理论,将散热器型材作为光反射板,对匀光板(奶白板)反射回来的光进行二次反射,奶白板的一次透光率为55%,通过反射器进行二次反射后,奶白板的整体透光率可达到85%,光源系统光线反射图示如图3、4。

图3


图4



(2)适用领域:轻工行业广告灯箱、标识系统、展览展示。

2.节能改造具体内容

该项目运用广告灯箱(LED)光能高效利用技术对广州市地下铁道总公司广告灯箱进行了LED化节能改造,灯箱数量为6700套,节电率达63%。项目合同能源管理期限为5年,年节约电量约1216.43万千瓦时,年节约标准煤约4014吨。

3.项目实施情况

项目于2014年4月开工,2014年12月竣工验收。


四、项目年节能量及节能效益

1.年节能量

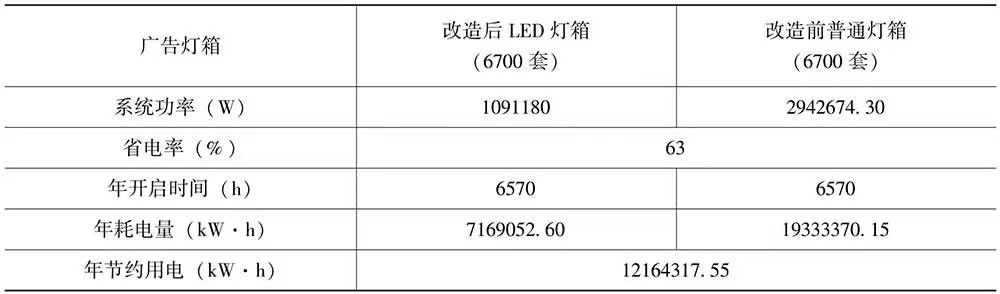

6700套广告灯箱以照明时间365天/年,18小时/天,电费0.83183元/千瓦时计算。

项目年节能量



项目年节能量约1216.43万千瓦时,折合年节约标准煤约4014吨。

2.年节能效益

广州当地电价0.83183元/kW·h,年节能效益1011.84万元。


五、商业模式

该项目采用节能效益分享型合同能源管理模式,合同能源管理期限为5年,改造完成后,总节能效益95%由节能服务公司分享,5%由用能单位分享。合同期内安装和维护由节能服务公司负责,合同期满后,所有设备和全部节能效益归用能单位。


六、融资渠道

该项目投资额共计3285万元,全部为节能服务公司自有资金。
