一、案列名称

二连瑞元实业股份有限公司锅炉DCS节煤改造、供热系统节热改造项目

二、案列业主

二连浩特市瑞元实业股份有限公司位于内蒙古二连浩特市前进路福利院，2013-2014年采暖期供热面积为340万平方米，共有三个区域集中供热锅炉房、69个换热站、22个混水站。热源一厂现有1台100t/h热水锅，4台20t/h热水锅，热水循环泵315kW二台，250kW一台。热源二厂现有1台100t/h热水锅，1台40t/h热水锅，热水循环泵315kW一台，250kW二台。热源三厂现有1台100t/h热水锅，1台40t/h热水锅，热水循环泵315kW一台，250kW二台。供暖期从每年10月至次年5月，共计7个月。

三、项目内容

该项目主要对能源管理系统、换热站控制系统、集控中心管理系统、能源监控系统、运行优化调节、一次网流量平衡系统优化和锅炉DCS系统改造。

1.能源管理调控系统（主控中心）

系统主要功能模块包括：

（1）视频监视系统。可实时监控各换热站的实时图像，以及声音状态便于远程调控同时也具有防盗监控功能。

（2）供热企业能源管理系统。

(3）大屏显示系统。建立大屏显示系统便于调度管理人员一目了然的掌控整个供热系统的全部信息，以便做出分析决断。

2.换热站的控制系统

换热站的控制系统具有独立的功能，所有控制环节应在换热站实现且具有人机对话功能。换热站应加装能源计量装置，如智能电表、热能积算仪从而对二级管理机构进行能源分析及测评。换热站应加装一网补二网的自动补水装置。

3.锅炉（能源）的DCS控制系统

锅炉的控制系统；应具有独立操作控制功能同时具备与热网运行数据无缝连接。

4.二次网热网平衡

二次网的主要区域回路应加装自力式流量平衡阀，以消除二次网的水力失调。

5.室温采集

对各换热站的运行区域内的典型用户加装室内温度采集装置，以便于更好地进行调控。

该项目于2012年9月15日签订合同，2012年10月11日开工建设，分别于2012年12月15日、2013年10月10日完工。项目截至2018年9月15日，效益分享期为5个采暖期，总投资923万元。

四、项目年节能量及节能效益

1.年节能量

根据用能单位和节能服务公司双方提供的改造前后供热面积及供热量统计表，按照改造前后单位面积耗热量计算项目节能量。

项目边界如图1、2所示。

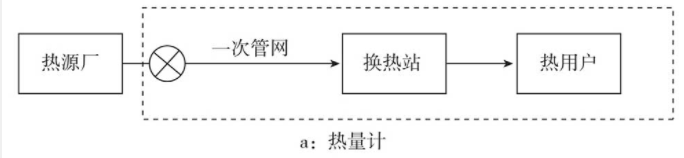

图1 项目改造前

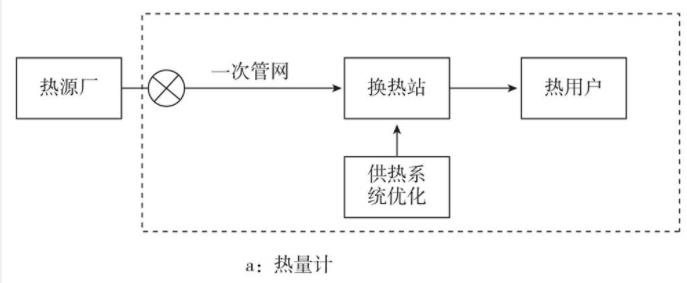

图2  项目改造后

（1）项目改造前基准能耗指标核实情况。

改造前双方确认2012-2013年采暖季供热面积为297×10⁴m²，双方安装计量装置就供热量进行了确认，供热量为205.99×10⁴GJ。

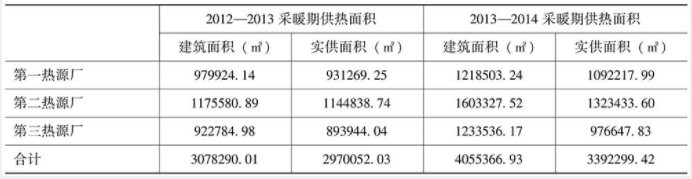

改造前后供热面积统计表

改造前单位面积供热量=205.99×10⁴GJ+297×10⁴m=0.694GJ/m²

（2）项目改造后能耗指标核实情况。

改造后经现场勘察计量装置齐全，2013-2014年采暖季供热量为207.38×10⁴GJ，供热面积为339.23×10⁴m²。

依据原始数据资料，改造后总供热面积为339.23×10⁴m²，其中包含未改造面积。由于改造面积与未改造面积供热管路为统一管网，无单独计量，故其中未改造面积单位面积供热量按照改造前计算。

改造后单位面积供热量=（总供热量-未改造面积供热量）+改造面积=[207.38×10⁴GJ-（339.23×10⁴m²-297×10⁴m²) ×0.694GJ/m²] :297×10⁴m²=0.6 GJ/m²

（3）项目年节能量。

项目年节能量=（0.694GJ/m²-0.6GJ/m²)×297×10⁴m²×0.03412tce/GJ=9525tce。

2.年节能效益

该项目年节能效益为771万元。

五、商业模式

该项目采用节能效益分享型的合同能源管理模式。

该项目节电部分合同期限为5年，自2012年9月16日始至2017年9月15日。项目的节能效益分享期的起始日为项目试运行正常，效益分享期为5个采暖期。效益分享期内，节能服务公司分享每个采暖季30%的节电效益。

该项目节热部分合同期限为6年，建设期1年，自2012年9月16日至2018年9月15日。该项目的节能效益分享期的起始日为项目试运行正常，效益分享期为5个采暖期。效益分享期内，节能服务公司按以下约定分享节电效益：

水按每个采暖季30%的比例分享。

热能按五个采暖季分别为60%、50%、40%、30%、30%的比例分享。

六、融资渠道

项目总投资923万元，资金来源为自有资金。
