上海天马有机发光显示技术有限公司能源站建设及节能项目

如需了解更多节能方案和节能改造服务，请咨询低碳网专业专家团队。

一、案例名称

上海天马有机发光显示技术有限公司第5.5代AM-OLED量产线项目能源站建设及节能项目

二、案例业主

天马微电子主要从事液晶显示器及相关产品的设计、制造与销售，为国内平板显示领域的领导企业之一，特别是在中小尺寸显示领域。

三、案例内容

1.技术原理及改造内容

该项目为上海天马有机发光显示技术有限公司营建动力站，主要系统包括冷热源系统、PCW系统、空压系统及其辅助设施、设备。在此基础上进行节能系统的设计与安装。

(1)主要功能性系统。

低温冰机系统、中温冰机系统(含冷凝热回收)、锅炉供热系统、PCW冷却系统、CDA及CDA冷却系统。

(2)新增主要节能系统和措施。

水蓄冷系统、梯级综合热回收系统MAU再热热源系统、中低温负荷迁移系统、一次泵节能控制和一般空调系统末端增压泵。

(3)仪控系统。

基于上述功能系统和新增节能系统，将建设一套整合功能系统和节能系统的综合仪控系统，用于各个子系统的远程运行控制、监测、报警等。

(4)能源监测和管理系统，

基于设备、系统和仪控系统，搭建一个用于监测、统计能耗的平台，用于记录、统计能耗，并具有一定的自动分析功能，如自动生成报表、历史数据统计和对比分析、运行参数与能耗相关性分析和优化建议、估算节能系统节能效益。另外，将为该案提供一个移动端的能源监测平台，方便运营人员特别是管理人员随时直观地了解能耗状况，及时做出管理决策。

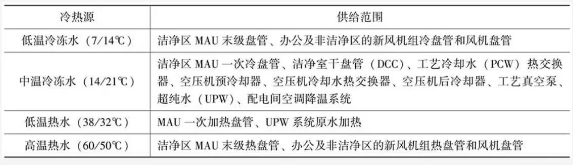

表1 冷热源供给范围

由于负荷需求的季节性变动，系统的运行模式在不同的季节有所区别，按照夏季过渡季节和冬季划分，系统的运行控制策略不同。在冬季，由于存在大量供热负荷，使用中温热回收主机同时供冷、供热的经济性优于使用“水蓄冷+锅炉供热”的模式。因此，在夏季，启用水蓄冷系统降低冷冻系统运行成本。

(1)水蓄冷系统。

原生产消防水池被分隔为两部分，一部分改造用作专门的蓄冷水池，另外小部分用作生产水池。

(2)梯级综合热回收系统。

梯级综合热回收系统指利用原水的天然冷量承担部分中温冷负荷、部分或全部PCW、CDA主机的冷负荷，同时将原水温度调制到UPW系统所需求的温度(23~27°C)。此系统一方面减少中温主机能耗，同时也节省了原水加热的能耗。

由于原水温度的季节性波动，以及和水蓄冷系统配合运行，上述梯级综合热回收系统运行状态参数随之变化，此系统设计具有良好的兼容性和适应性，能够在任何工况包括特殊工况条件下既达到热回收、冷却目标系统/设备之目的，又能够将UPW系统给水调制到要求温度。

(3)低温系统。

低温系统与节能相关的、相对于原功能设计新增的主要是中低温负荷迁移系统和蓄冷切换控制措施。

低温冷负荷的季节性波动较大，夏季较大，随着室外气温的下降逐渐减小直至冬季无需低温冷负荷。而中温冷负荷相对稳定。如低温冷负荷很低会导致低温主机的运行效率严重下降，能耗增高。因此，设置低温负荷迁移系统用于转移一部分中温冷负荷至低温机组，即由低温主机承担一部分中温负荷的方式提高低温冰机的负载率，提高低温冰机的运行效率，进而提高系统综合效率。

(4)中温系统。

中温系统与节能相关的、相对于原功能设计新增的主要是中低温负荷迁移系统、蓄冷切换控制措施、释冷过程中温系统的控制、梯级综合热回收系统中温段。

(5)冷冻群控系统。

该案提供的中央空调智能化控制系统不仅对暖通空调各部分进行全面控制，而且通过系统集成技术将各个控制子系统在物理上、逻辑上和功能上互连在一起，并在一个计算机平台上进行集中控制和统一管理，实现它们之间的信息综合、资源共享，从而实现中央空调全系统的精细化管理和高效节能运行。

核心是基于神经网络算法的负荷随动技术，根据对人脑的宏观结构功能模拟与对人脑的控制、决策行为的逻辑推理而设计的，

它采用多层神经网络对暖通空调能耗状况进行监测及分析，并将所获得的现场系统运行参数与历史数据库进行比对，求得几组数据作为初始教导模式，经现场实际训练后形成一套快速寻优的人工神经网络控制策略。控制系统为神经网络模式，识别对象为冷冻水进出水温、冷却水进出水温、冷冻水系统压差、未端空调工艺参数等。它能在线实时学习，自动获取知识，并能不断地提高和完善其控制性能，适合于暖通空调这样复杂的、非线性的和时变性的控制，系统综合节能率可达20%~40%。

(6)仪控系统。

在满足安全、稳定运行的前提下，为客户提供综合仪控系统，实现对冷热源、水蓄冷、热回收系统的智能化、节能和远程控制实现动力站系统的控制、管理、统计和分析等，并最大限度地降低系统能耗。能效管理控制系统具有性能稳定、安全可靠、操作简维护方便、扩展灵活等优点，能满足项目运营、管理的各种需要，可与其他应用系统之间共享数据。

2.项目实施情况

2014年12月开工，2015年5月竣工。

四、项目年节能量及节能效益

1.年节能量

(1)改造前后系统(设备)用能情况及主要参数。

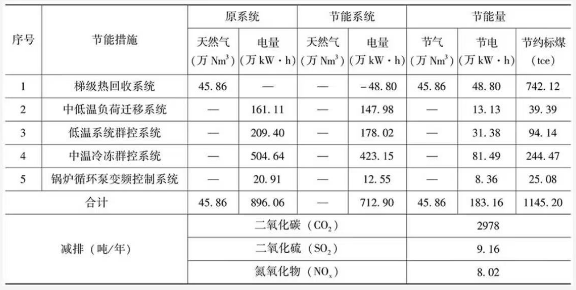

表2 改造前后系统能耗情况

注:梯级热回收节电量为冰机减少电量。

采用水蓄冷后，总用电量在谷电上增加55.3万kW·h，共移峰电量约218.9万kW·h,移平电量约96.2万kW·h，移峰填谷效果显著。

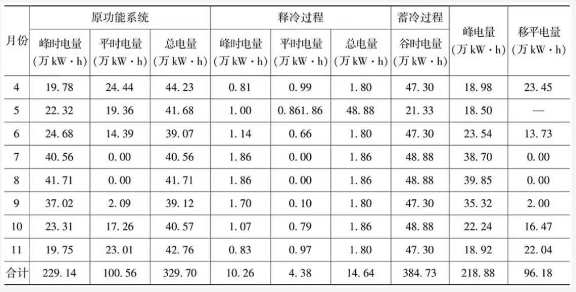

表3 水蓄冷系统应用前后能耗对比

(2)节能量计算方法及项目年节能重。

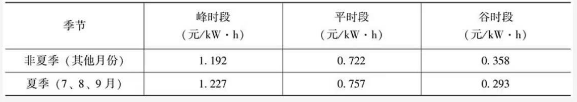

表4 项目用电分时价格

注:1.非夏季时段分布:峰时段(8~11时、18~21时);平时段(6~8时、11~18时、21~22时);谷时段(22时~次日6时)。

2.夏季时段分布:峰时段(8~11时、13~15时、18~21时);平时段(6~8时、11~13时、15~18时、21~22时):谷时段(22时~次日6时)。

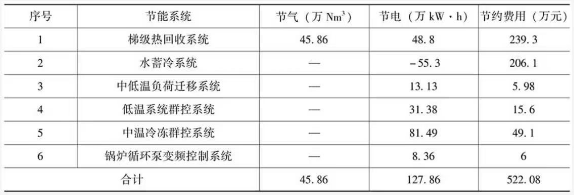

表5节能效益汇总表

2 .节能效益

该项目天然气价格为12月至次年2月，4.49元/m’;其他月份，4.19元/m’，全年节费为522万元。

五、商业模式

该项目按照新建合同能源管理模式，节能服务公司负责能源站系统的深化设计、建设与服务，项目验收后，基于能源站整体项目的投资金额和节能效益情况，按60个月支付能源服务费用。

六、融资渠道

该项目投资额约3000万元，为节能服务公司自有资金。
