蓬莱三和铸造有限公司中频炉消谐补偿项目

如需了解更多节能方案和节能改造服务，请咨询低碳网专业专家团队。

一、案例名称

蓬莱三和铸造有限公司中频炉消谐补偿项目

二、案例业主

蓬莱三和铸造有限公司位于山东省蓬莱市，年产铸件3万余吨，主要产品有汽车后桥外壳、减速器壳、差速器壳、圆柱齿轮壳平衡悬架支架、钢板弹簧座等形状复杂、强度韧性要求较高的铸件，为国内外知名厂家供应配套产品。公司技术力量雄厚、设备先进、检测设备齐全，现有自动静压造型线，120t/h砂处理线、10t熔炼电炉(两台)等设备，企业整体实力在国内外市场中一直处于领先地位。企业的10t熔炼电炉在工作过程中产生大量谐波，致使普通的无功功率补偿装置无法投运，每个月都产生10万元左右的利率电费罚款，并浪费大量电能。

三、案例内容

山大华天(烟台)电子科技有限公司于2012年初对三和铸造10t熔炼电炉进行了详细的电能质量测试、技术探讨和方案分析为用户量身设计了一套完善的中频炉谐波治理和无功功率补偿的节电技术方案，并于2012年10月为三和铸造35kV变压器低压侧安装动态消谐无功补偿柜，对变压器下面所接的两台10t熔炼电炉进行谐波治理和无功功率补偿，目的是提高功率因数消除利率电费罚款，滤除谐波降低谐波畸变率，降低电能损耗。预计每年可为用户节省上百万元的利率电费罚款，同时降低约50万元的电能损耗，也给配电系统带来间接经济效益。

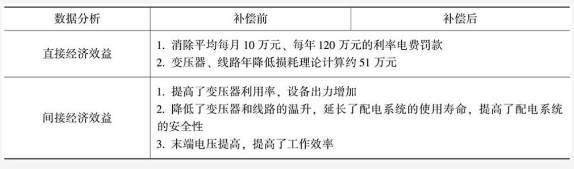

补偿柜投入运行后经济效益分析

续表

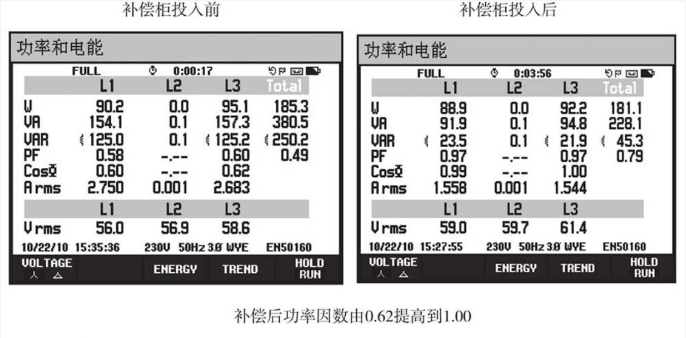

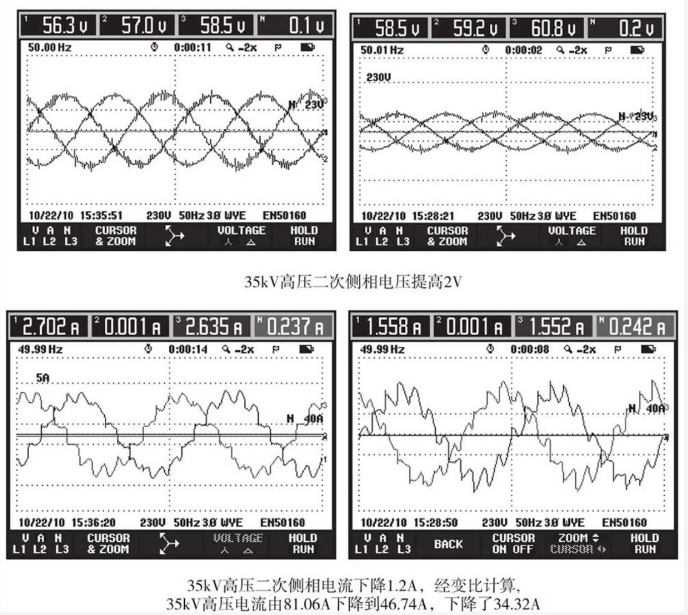

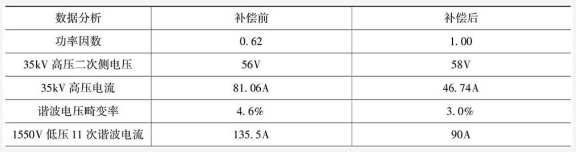

补偿柜投入前后电能质量测试数据比较分析

四、项目年节能量及节能效益

每年约100万元的利率电费罚款，可通过每月给电力公司的交费明细中确认。

动态消谐无功补偿装置运行后，根据中频炉化一炉铁水的能耗数据比较，每年可以节约电费50万元。

五、商业模式

每年节约150万元的费用，节能服务公司与用能单位以8:2的比例分成。效益分享期为2年。

六、融资渠道

项目投资额为160万元，由节能服务公司自筹资金完成
