一、案例名称

内蒙古亿利能源股份有限公司达拉特分公司循环水节能改造项目

二、案例业主

内蒙古亿利能源股份有限公司达拉特分公司是一家电石生产的企业，是亿利公司40万吨PVC项目的配套项目，为集团PVC项目提供原料。电石是一种重要的化工原料，用电石生产的乙炔可以合成乙烯树脂、合成纤维、氯丁橡胶、三氯乙烯、乙醛、醋酸等-系列化工产品。用于冷却设备的循环水量为5000吨，改造前循环水系统年综合能源消费量5395吨标准煤。

三、案例内容

1.技术原理及适用领域

(1)技术原理

针对目前水泵、风机等流体介质输送系统普遍存在运行效率低下的状况，使用瑞泽“5S”流体输送系统高效节能技术，通过全面、系统地检测运行工况参数和设备参数，分析系统各部分的能耗状况，并利用瑞泽流体输送系统专用分析软件，对当前数据和信息进行分析、模拟计算，按照“合理流量、最低阻抗、最高效率”循环水系统经济运行的原则,建立系统能量平衡测试与计算标准从水泵组、管网、换热设备、制冷设备、冷却塔等方面入手，进行系统能量利用效率分析，评价系统当前能量利用效率指标，找出系统存在高能耗的原因。结合生产工艺要求，对系统进行科学诊断和设计，提出系统过程能量优化解决方案优化循环水系统运行模式，为客户量身定做瑞泽高效节能泵替换原来低效率运行的泵，提高系统流体输送效率，达到最佳节能效果。

(2)适用领域

工业冷却循环水系统包括钢铁、石油化工、煤化工、化肥、电力、冶金、制药等市政供水系统包括自来水、污水处理等，供热采暖系统包括热电厂、供热站等，中央空调系统包括宾馆及制药、电子、汽车、新材料的生产车间洁净空调系统等

2.节能改造具体内容

(1)一分厂热水循环水系统。

用量身订做的3台高效节能泵替换现场的P107A、P107B、P107C水泵，原配套电机继续使用不更换。改造后运行已改造的高效节能泵。

(2)一分厂冷水循环水系统。

用量身订做的6台高效节能泵替换现场的P101A、P101B、P101C、P102AP102B、P102C水泵，原配套电机继续使用不更换。改造后运行已改造的高效节能泵。

(3)二分厂热水循环水系统。

用量身定做的3台高效节能泵替换现场的P108A、P108B、P108C水泵，原配套电机继续使用不更换。改造后运行已改造的高效节能泵。

(4)二分厂冷水循环水系统。

用量身定做的6台高效节能泵替换现场的P103A、P103B、P103C、P104A、P104B、P104C水泵，原配套电机继续使用不更换。改造后运行已改造的高效节能泵。

(5)在技改后的每台水泵交流接触器上加装电度表，记录单台主机运行电耗。

(6)应用水处理等方式对一、二车间的冷热水系统的管路及冷却塔喷头进行了除垢处理。

(7)对管网及部分阀门进行了改造。

团P冷却塔集水范-至用---以-供水母管 水设备 回水母管独力市

热水泵吸入池

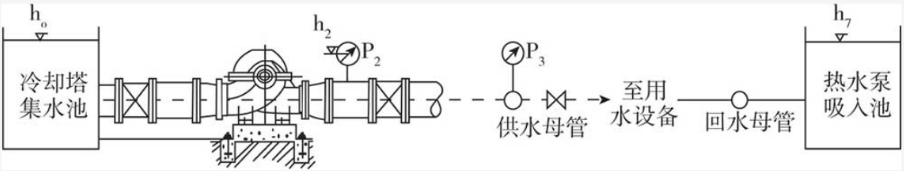

图1 内蒙古亿利能源股份有限公司达拉特分公司冷水循环水系统图

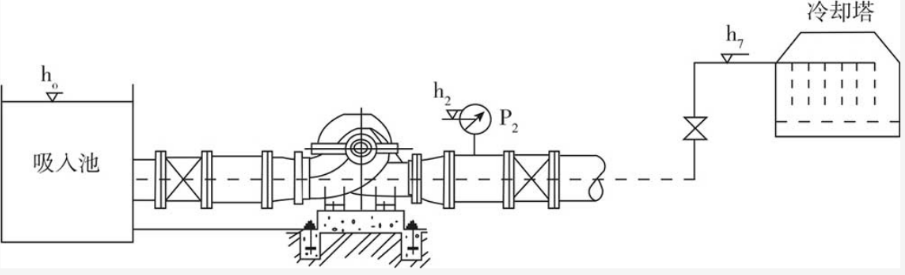

图2 内蒙古亿利能源股份有限公司达拉特分公司热水循环水系统图

3.项目实施情况项目开发情况

节能技改意向洽谈→工况调查数据采集>>技术方案设计→商务洽谈一合同签订一设备制造→安装调试一项目验收一运行维护培训。

开工时间:2013年4月15日。竣工时间:2013年8月20日。改造后节能效果好设备运行平稳，振动噪音小，安全可靠。

四、项目年节能量及节能效益

1.年节能量

(1)改造前后系统(设备)用能情况及主要参数。

①改造前设备基本情况。

亿利能源股份有限公司达拉特分公司循环水系统共有18台水泵，冷水系统配置12台水泵、热水系统配置6台泵。水泵设计参数如表1。

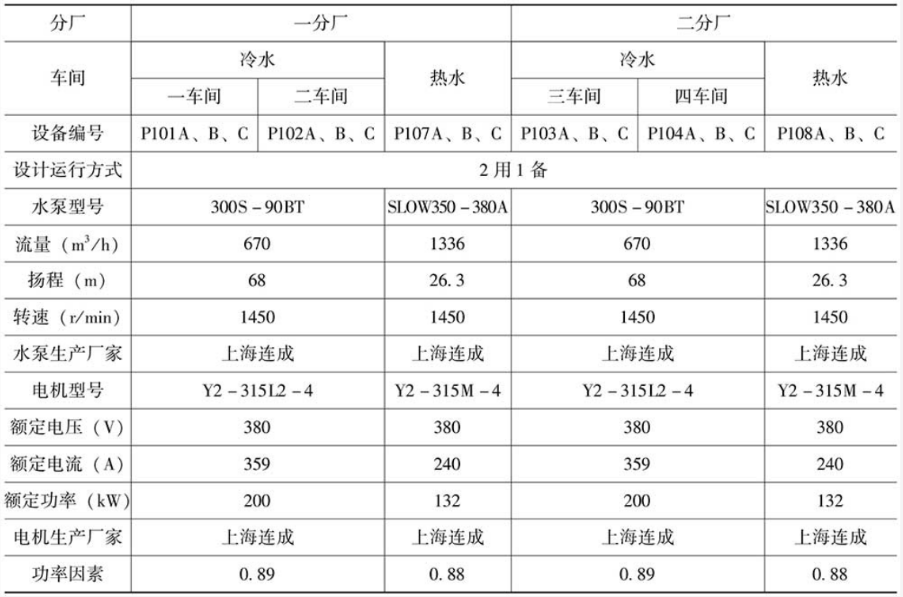

表1 水泵设计参数

2)改造后节能效果分析。

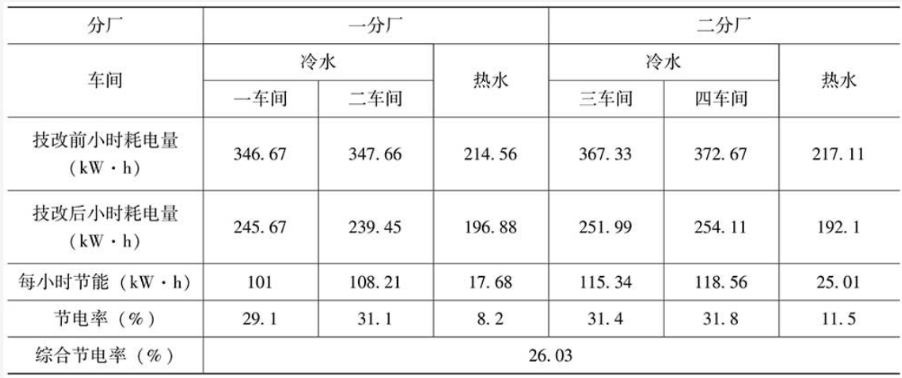

表2 改造后节能效果分析

(2)节能量计算方法，

①冷水系统平均节能率30.9%，平均每小时节电443.11 kW，年节电=443.11kWx8760h=3881643.6kWh。

②热水系统平均节能率9.9%，平均每kW，年节电小时节电42.69=42.69kWx8760h=373964.4kW'h。

③年综合节电量。

3881643.6kW:h+373964.4kW:h=4255608kW·h=425.6x10*kW·h。

技改后年节能量(吨标煤):425.6万kW:h/年x3.3=1404.4吨标准煤/年。

(3)项目年节能量

项目年综合节能量1404.4吨标准煤/年。

2.年节能效益

内蒙古亿利能源股份有限公司达拉特分公司的电价为0.32元/千瓦时。

年节电效益为425.6万kW·h/年x0.32元kW·h=136.2万元。

五、商业模式

该项目采用合同能源管理模式中的节能效益分享型模式，节能服务合同的合同期为3年。效益分享比例为用户40%，节能服务公司60%。3年后的节能收益和节能设备全部归内蒙古亿利能源股份有限公司达拉特分公司所有。

六、融资渠道

项目投资额110万元，为节能服务公司自有资金。

七、优惠政策

该项目符合国家合同能源管理项目免税政策，目前收入已获得长沙市高新区局免税审批。
