摘要:重庆九龙火力发电有限责任公司位于重庆市九龙坡区长江北岸,装机容量1x200MW,年发电量10亿kW·h。更名前叫重庆九龙电力股份有限公司重庆发电分公司,因重庆九龙电力股份有限公司非环保资产剥离,于2013年5月10日正式变更为重庆九龙火力发电有限责任公司。公司系中国电力投资集团公司全资子公司。

重庆九龙火力发电有限责任公司1x200MW机组低温空气预热器节能改造项目

如需了解更多节能方案和节能改造服务,请咨询低碳网专业专家团队。

一、案例名称

重庆九龙 火力发 电有限 责任公司1x200MW机组低温空气预热器节能改造项目。

二、案例业主

重庆九龙火力发电有限责任公司位于重庆市九龙坡区长江北岸,装机容量1x200MW,年发电量10亿kW·h。更名前叫重庆九龙电力股份有限公司重庆发电分公司,因重庆九龙电力股份有限公司非环保资产剥离,于2013年5月10日正式变更为重庆九龙火力发电有限责任公司。公司系中国电力投资集团公司全资子公司。

公司主要用能设备有锅炉、汽轮机、辅机(循环水泵、给水泵、凝结水泵、增压风机、氧化风机、脱硫球磨机、浆液循环泵)等,主要用能品种为煤和燃油,2011年公司消耗煤660645吨(平均热值为18011.01kJ/燃油649.73吨kg)。

三、案例内容

1.技术原理及适用领域

中电投重庆九龙发电公司1x200MW机组锅炉空预器低温段改造采用三维肋管强化传热技术,采用三维肋管换热器更换已经失效的热管换热器,使锅炉排烟温度降低到145°C(原预热器设计值154°C)左右。

三维肋管是一种新型的强化传热的技术,该形式的换热管比普通光管换热效果高2.5~6倍。三维肋管在国内已经有相关的研究,得到了专家学者的认可,并逐步在电力,钢铁行业上开始应用。

三维肋管主要特点如下:

换热效率高,结构紧凑,同样空间可以布置更多受热面,以降低排烟温度,实现节能。

可以通过调整肋片数量和结构等调整金属壁温,避开酸露点,

在保证换热能力的情况下,设计烟气流速可以适当降低,以减轻磨损,延长寿命。

有一定自清灰能力。

三维肋管强化传热技术可广泛应用于电力、钢铁、化工等领域,可广泛用于气一气,气-水换热器,替代现有的普通管式换热器提高传热效果,减少换热器体积,节约投资。

2.改造内容

该改造项目为对原20个管箱热管空气预热器进行整体更换,更换后的空气预热器采用三维肋管管箱换热器、

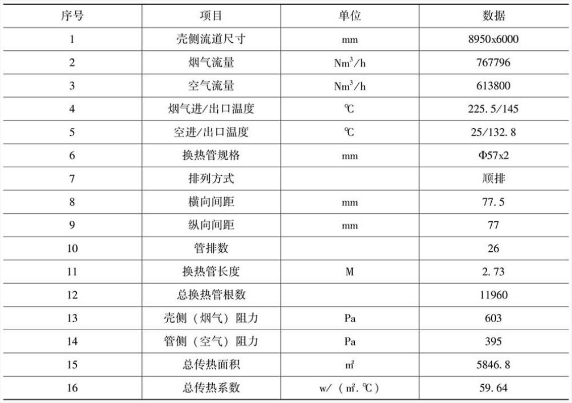

三维肋管换热器设计选型参数如表1。

表1 三维肋管换热器设计选型参数


3.项目实施情况

该项目建设工期为50天,其中换热器生产周期40天,安装工期10天。改造施工安排在机组D修期间进行,与D修同步完成。工程于2012年10月13日开工,10月23日竣工移交业主运行。

四、项目年节能量及节能效益

1.年节能量

(1)空预器改造前后主要运行参数

西安热工院对该项目改造前后运行数据进行了测试,在机组额定负荷下,改造前空预器平均排烟温度为178.7°C,改造后平均排烟温度为143.8°C,排烟温度降低了34.9°℃。

(2)空预器改造节能量计算方法

机组运行参数边界条件确定如下:

机组近3年平均发电量8.824亿千瓦时;

烟气流量767796 Nm'/h;

空气流量613800 Nm'h;

烟气入口温度225.5°C;

空气入口温度25°C;

改造前平均排烟基准温度178.7°C;

改造后平均排烟基准温度145°C(以第三方实际检测值为准);

每发1千瓦时电标准煤耗节能量按公式计算。

B=(h1-h2)xOvk/W(公式1)

式中:

B:每度电节标煤量,单位:gW·h;

E:年平均节能量,单位:Tce(吨标煤);

h1:改造前烟气出口焓,单位:kca1/Nm’,按烟气成分和温度计算为58.87;

h2:改造后烟气出口焓,单位:kca1/Nm,按烟气成分和温度计算为47.60;

k:标煤发热量,单位:kcal/kg,取7000 kcal/kg;

Q:烟气流量Nm’/h,满负荷流量:767796 Nm'hh;评

W:机组负荷,MW,满负荷200MW,

不同温度下锅炉排烟的焓值见表2

表2 不同温度下锅炉排烟的焓值


注:1.烟气各成分的焓值来自《锅炉机组热力计算标准方法》73版。

2.计算未计排烟温度改变引起引风机功率变化。

B=(h1-h2)/k/W=58.87-47.60)x767796/7000/200=6.18 g/kW·h。

(3)项目年节能量

九龙发电公司年均发电量8.824亿千瓦空预器改造后可降低标煤耗6.18 g/kW·h,则年可节标煤8.824x10°x6.18 x10-'-5453.4吨。

2.年节能效益

空预器改造后,年可实现节能收益350万元以上。

五、商业模式

该项目采取节能效益分享型合同能源管理模式,由节能服务公司进行投资,节能效益由双方进行分享,节能公司分享节能效益的75%。

该项目节能效益分享期为电厂出具改造工程试运行正常的项目验收证明的次日开始后满两年止。节能效益分享期为两年整,分享期满后合同结束。节能量每个月统计1次,实际节能量以实际月排烟温度按基准排烟温度145°C进行修正后计算,每月节能效益按实际节能量和标煤价格进行计算。电厂从效益分享起始日起,每满一个季度后向节

能公司支付本季度所有归属节能公司的节能效益。节能效益分享期满后,项目所有财产归属电厂。

六、融资渠道

该项目由节能公司负责投资,投资总额350万元。其中节能公司自有资金70万元,银行贷款280万元,贷款期限2年。

七、优惠政策

国家发改委委派江苏省节能技术服务中心对该项目进行二次核查,核查实际节能量为5453.4吨标准煤,折合奖励资金为196万余元,公司在初审后于2013年7月已收到重庆市财政局拨付奖励资金123万元。

2013年,向主管税务机关申请了九龙西厂项目营业税和增值税减免备案,全年公司获得营业税收减免额5.15万元,增值税减免额8.2万元,取得2012年所得税减免16.74万元;2014年1月,该项目获得营业税退税4.86万元。
